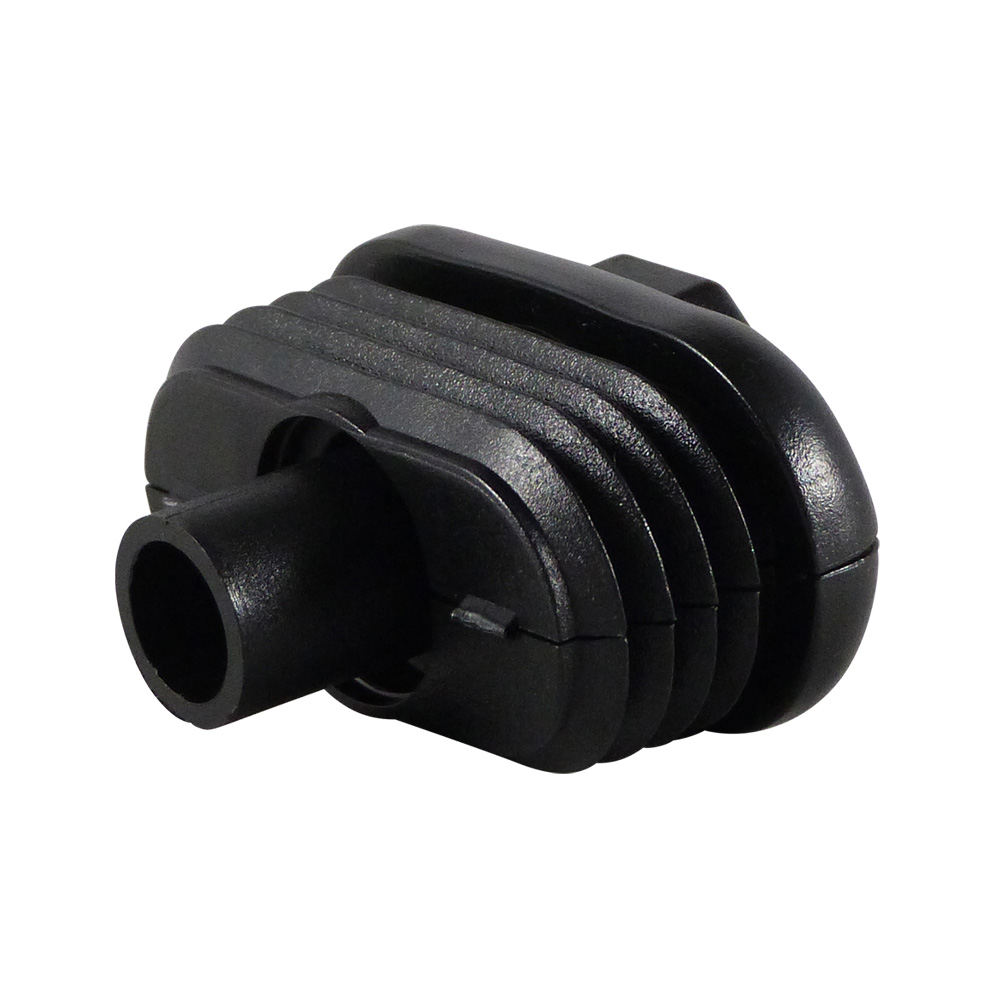

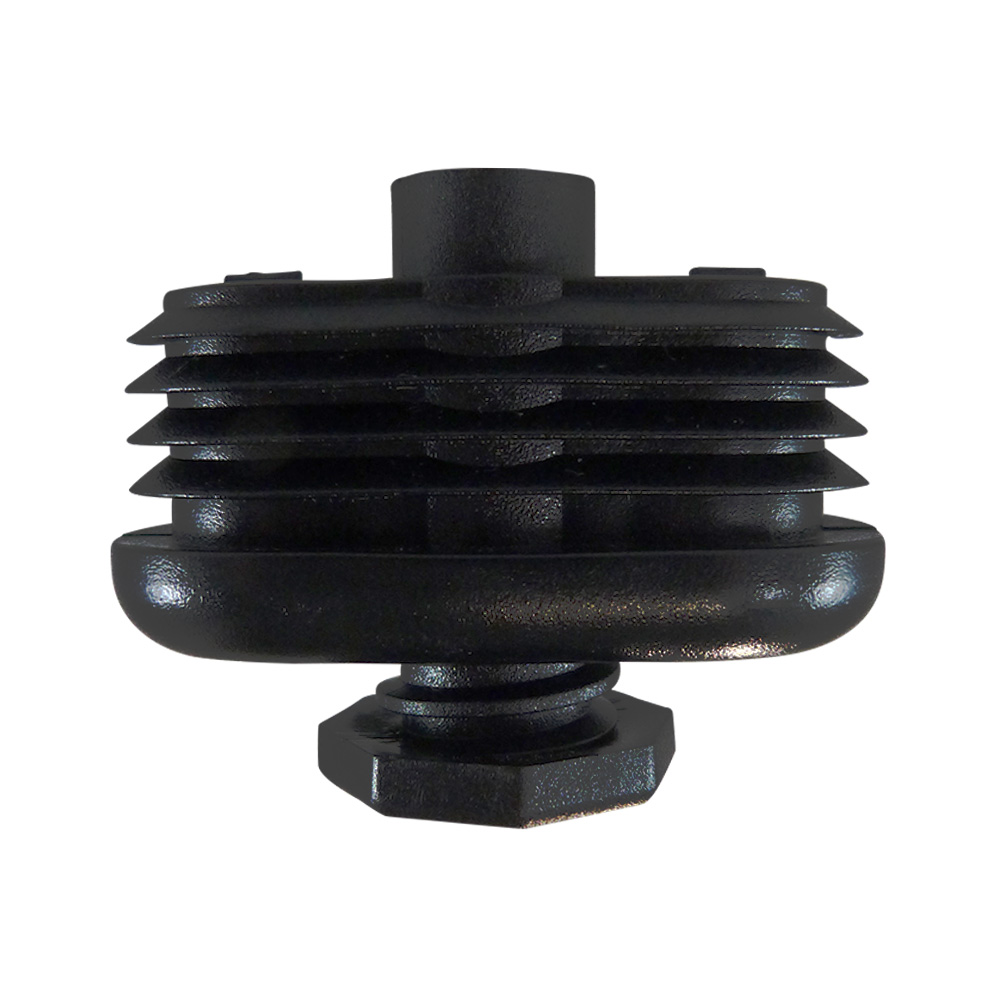

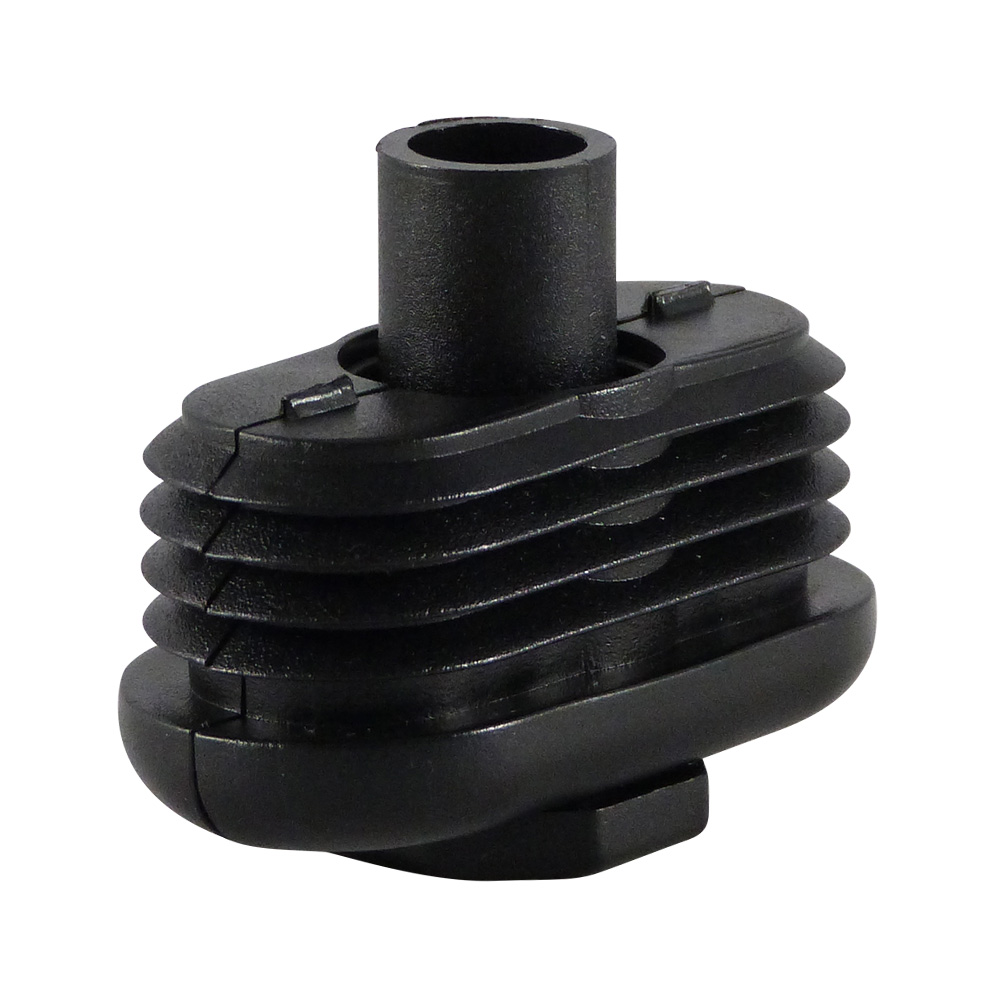

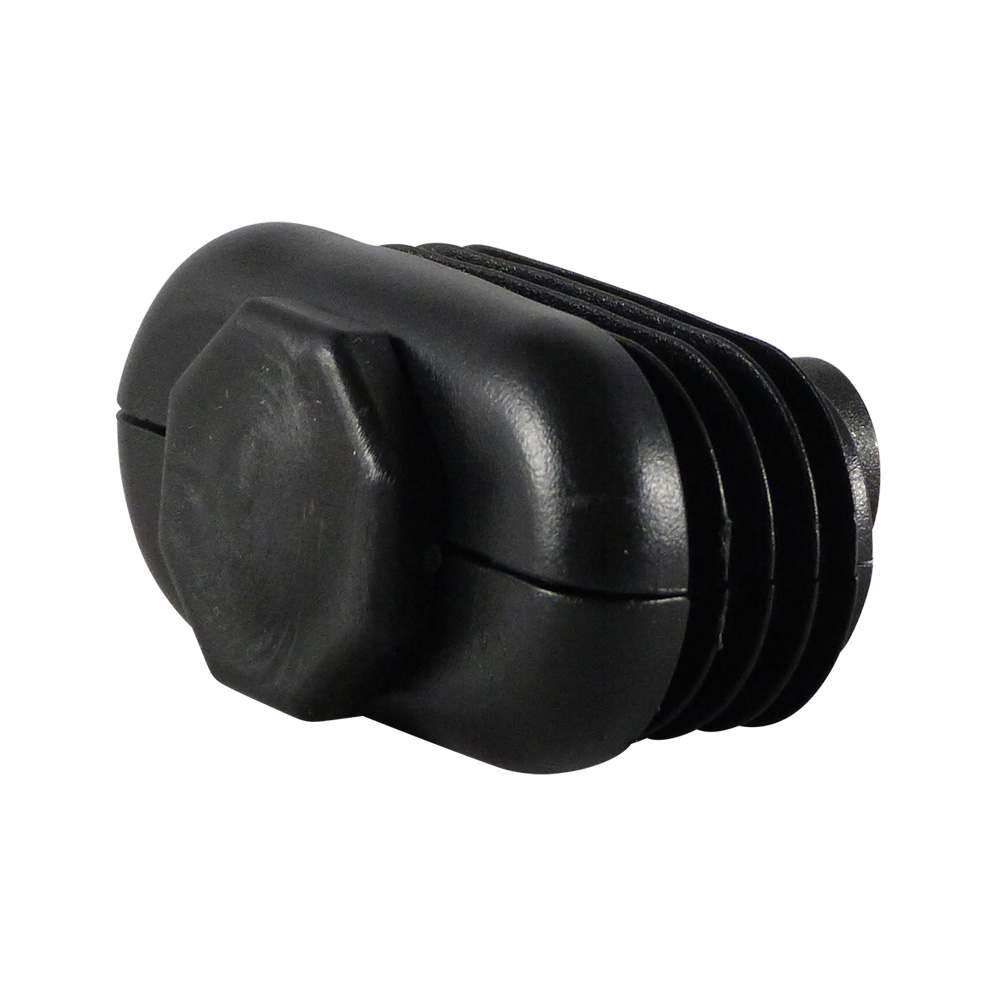

Embouts réglables à insérer - ovale plat
Informations produit
- Les embouts enfichables réglables, également appelés embouts d'ajustement, sont disponibles pour tube ovale plat de 38x20mm jusqu'à 60x30mm avec des épaisseurs de paroi de 1,0mm à 3,0mm
- Les pieds réglables sont équipés de tiges filetées M8, M22 ou en filetage trapézoïdal
- Longueurs de tige filetée de 20mm jusqu'à 25mm
- Pied hexagonal avec largeur de clé 27mm ou 28mm
- Charge statique maximale de 300kg (basée sur une charge axiale avec broche dévissée de 10mm sur surface parfaitement plane)
- Ne convient pas pour une charge dynamique ou un déplacement
- Le réglage de la tige filetée doit être effectué sans charge
- Ces embouts d'ajustement sont montés comme régleurs de hauteur sous des tables, du mobilier, des agencements de magasin ou des constructions tubulaires.
Matière : PA (polyamide) et PE (polyéthylène)
Couleur : noir
Particularités
Article 7193820 Z : Pied réglable avec broche en acier M8x25 et pied à bord mouleté. (non visible sur la photo)

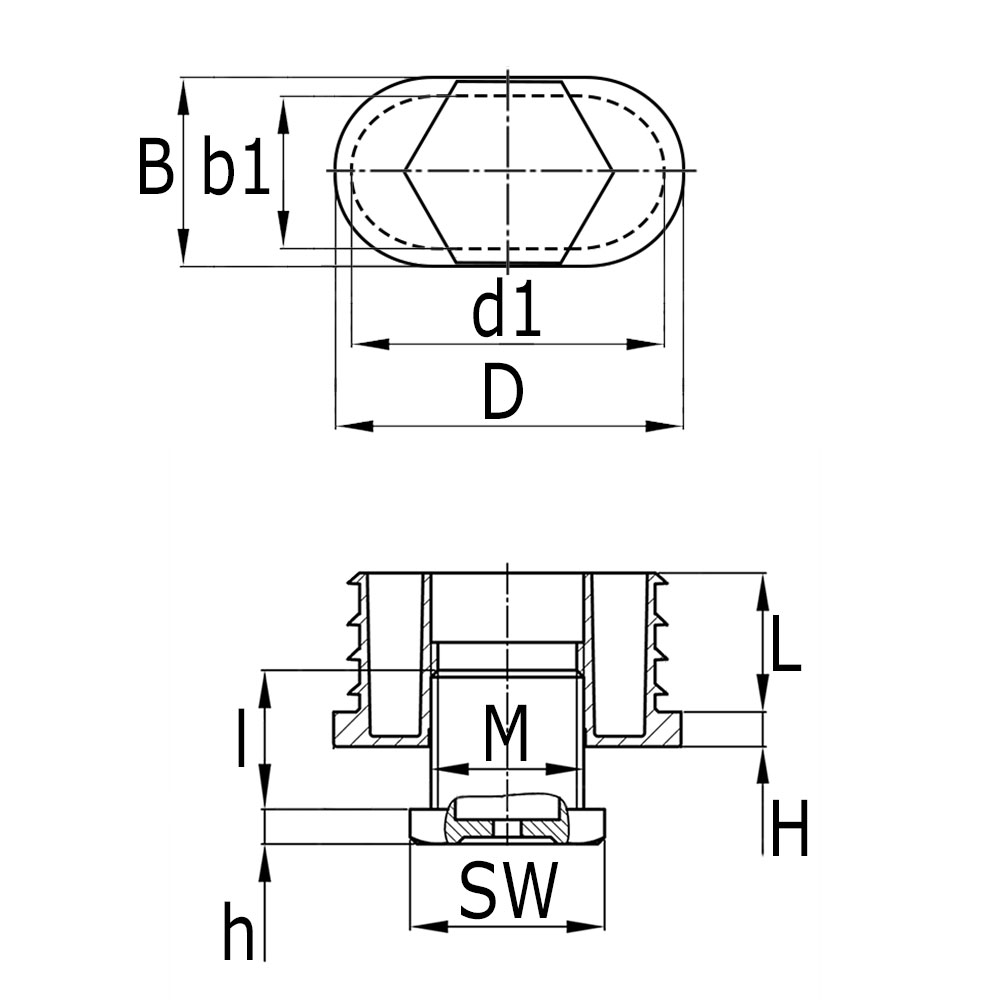

Légende
SW=Sleutelwijdte voet, Uitv.=Wanddikte
BxD=Dimensions de tête, bxd=Dimensions des lamelles, Buisafm.=Dimensions extérieures du tube, H=Épaisseur de tête, h=Épaisseur de pied, K=Charge statique maximale en kg, L=Longueur de tige, l=Longueur de broche, M=Dimension de filetage, Mat=Matière, SW=Largeur de clé du pied, Uitv.=Épaisseur de paroi
