Instructions de mesure pour capuchons et embouts

Notre site propose un large choix de capuchons et d’embouts. Mais comment déterminer la bonne taille ? Mesurer, c’est savoir. Voici des instructions simples, étape par étape.

Instructions de mesure pour capuchons

1. Il est préférable de toujours mesurer le tube ou le tuyau lui-même (en millimètres). Mesurer le capuchon peut donner un mauvais résultat à cause de déformations !
2. Pour déterminer la taille du tube ou du tuyau, mesurez les dimensions extérieures, de préférence avec un pied à coulisse ou, si vous n’en avez pas, avec une règle (Image 1).
3. Dans la catégorie d’articles de votre choix, vous pouvez sélectionner la taille mesurée du tube grâce au filtre « Taille du tube ». Après avoir sélectionné la bonne valeur, une liste de capuchons adaptés s’affiche.

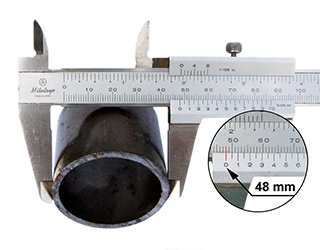

Image 1 – Mesure de la dimension extérieure du tube avec un pied à coulisse.
Dans cet exemple : 48 mm

Instructions de mesure pour embouts

1. Il est préférable de toujours mesurer le tube ou le tuyau lui-même (en millimètres). Mesurer l’embout peut donner un mauvais résultat à cause de déformations !
2. Pour déterminer la taille du tube ou du tuyau, mesurez les dimensions extérieures, de préférence avec un pied à coulisse ou, si vous n’en avez pas, avec une règle (Image 1). Les valeurs mesurées correspondent à la taille du tube pour l’embout.
3. Ensuite, vous devez déterminer l’épaisseur de paroi du tube ou du tuyau. Il existe deux méthodes :
1. Mesurer directement l’épaisseur de la paroi. La valeur mesurée correspond à l’épaisseur en millimètres.
2. Ou mesurer la dimension intérieure du tube (Image 2). La valeur mesurée doit être soustraite de la dimension extérieure. Puis, divisez le résultat par deux : cela donne l’épaisseur de la paroi.
4. Dans la catégorie d’articles de votre choix, vous pouvez sélectionner la taille du tube mesurée avec le filtre « Taille du tube ». Ensuite, choisissez la bonne épaisseur de paroi ou la plage d’épaisseur. Une liste d’embouts adaptés s’affiche.

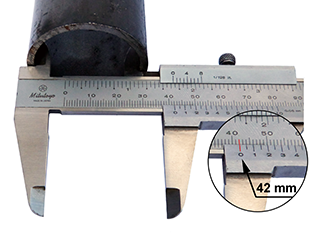

Image 2 – Mesure de la dimension intérieure du tube avec un pied à coulisse.
Dans cet exemple : 48 mm – 42 mm = 6 mm, divisé par 2 = une épaisseur de 3 mm.

Remarque
Beaucoup d’embouts de notre assortiment sont conçus pour se fixer dans une épaisseur de paroi minimale et maximale. Ils conviennent donc à plusieurs épaisseurs. D’autres modèles sont prévus pour une épaisseur spécifique. Nous proposons donc des embouts polyvalents et des embouts spécifiques.

Exceptions
Deux modèles ne suivent pas les instructions ci-dessus. Il s’agit des « Embouts sans nervures – tête bombée – qualité renforcée – pour tube rond » et des « Embouts sans nervures – qualité renforcée – pour tube rond ». Ces embouts sont conçus pour une dimension intérieure spécifique du tube.

Questions ?
Si vous avez des questions ou besoin d’un conseil, nous sommes à votre disposition. N’hésitez pas à nous contacter.
