7.2.10

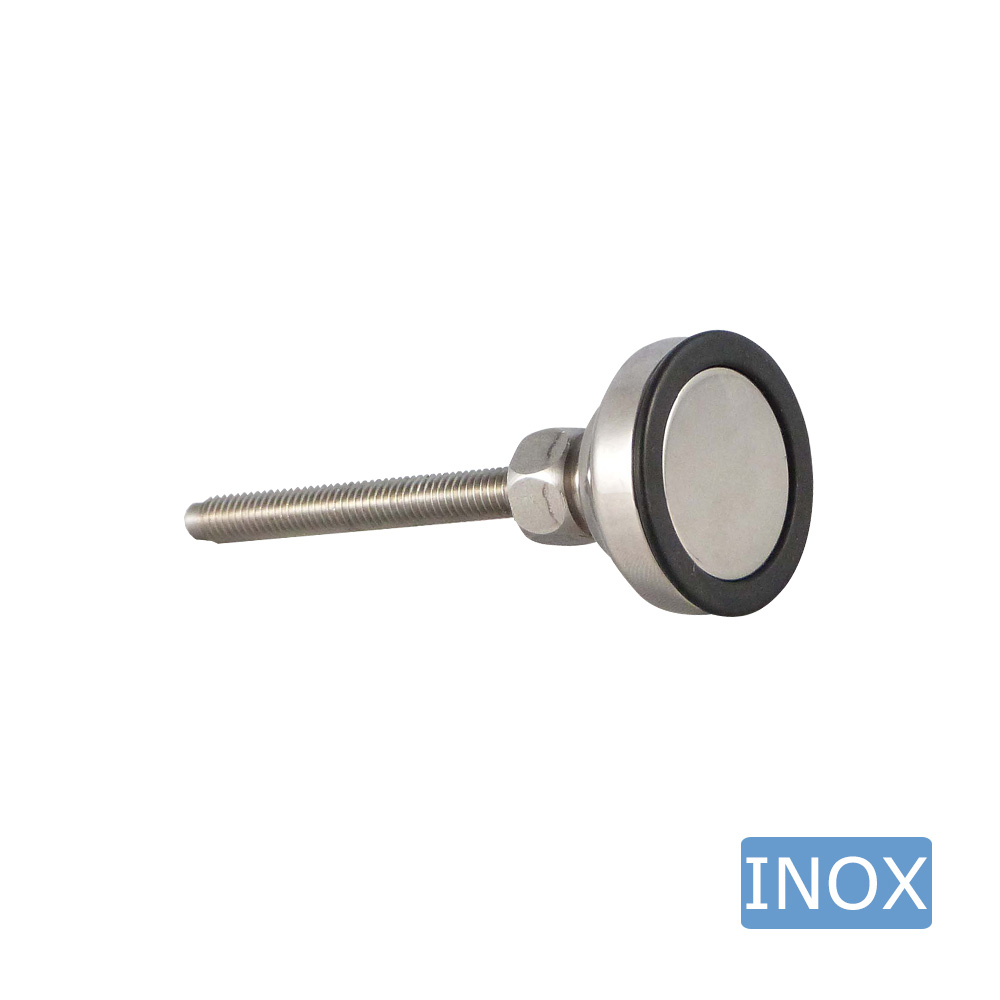

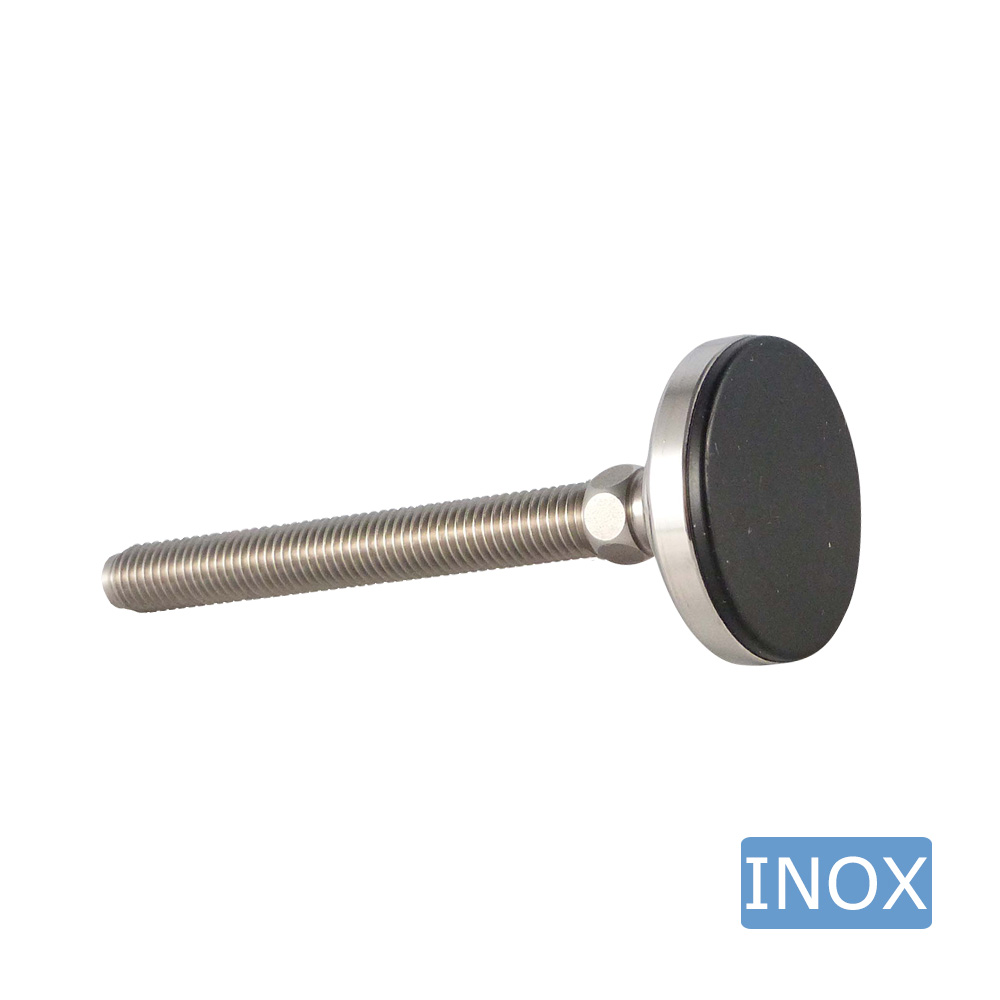

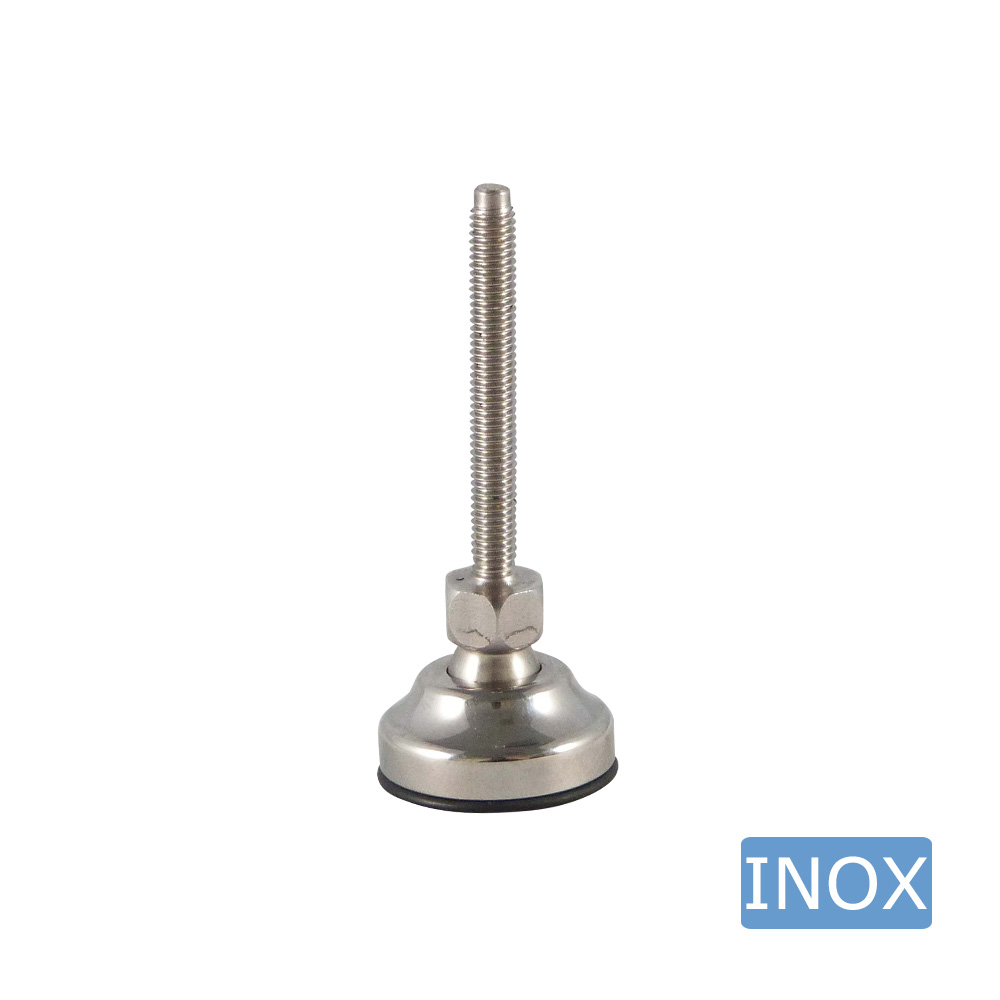

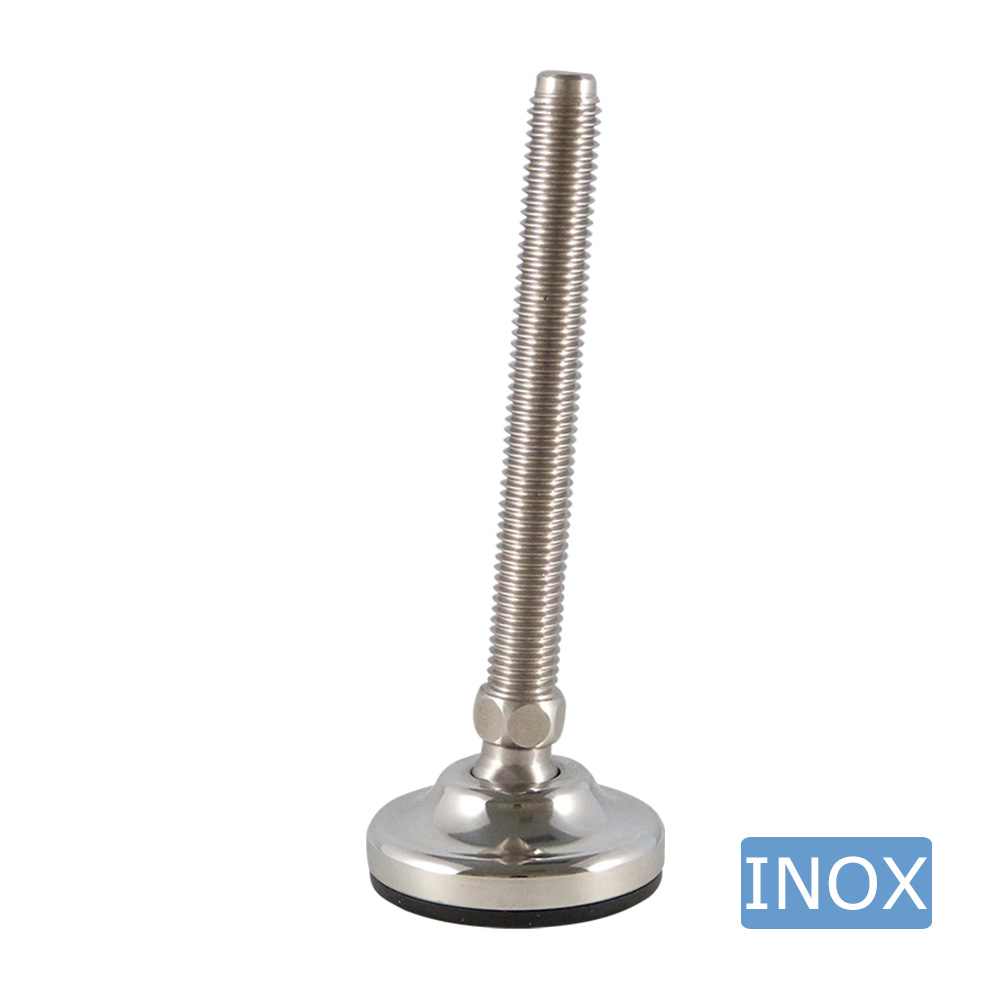

Pied réglable à rotule - embase massive - inox
Informations sur le produit
- Les pieds réglables avec joint à rotule et pied solide en acier inoxydable avec semelle antidérapante sont disponibles avec des tiges filetées en acier inoxydable de M6 à M36 et dans des longueurs de filetage de 25 mm à 250 mm
- Plaques de pied solides en INOX de Ø30mm à Ø160mm
- Charge statique et verticale maximale de 500kg à 8000kg
- La tige filetée a des côtés hexagonaux ou plats, ce qui la rend réglable avec une clé plate
- Angle de réglage jusqu'à +/-15°
- Ces pieds réglables sont adaptés pour être utilisés sur des machines, des structures, des bandes transporteuses, etc. où il existe des exigences en matière de stabilité et de capacité de charge.
Matériau: Pièces métalliques - INOX A2 (AISI 304), Disque anti-dérapant - NBR (caoutchouc nytrilbutadiène) Shore A 70°
Couleur: Pièces métalliques - couleur INOX, disque anti-dérapant - noir
Commentaire
La charge maximale indiquée est mesurée dans des conditions statiques avec la longueur de la broche à moitié déployée. En cas de vibrations ou de charge dynamique, ces valeurs doivent être réduites.
Légende
D=Ø-pied, H=Hauteur de construction sans pied antidérapant, h=Hauteur, H1=Hauteur de construction totale , h1=Hauteur pied, K=Charge statique maximale en kg, L=Longueur du filetage broche, M=Filetage, SW=Sur plat, W=Angle en °
