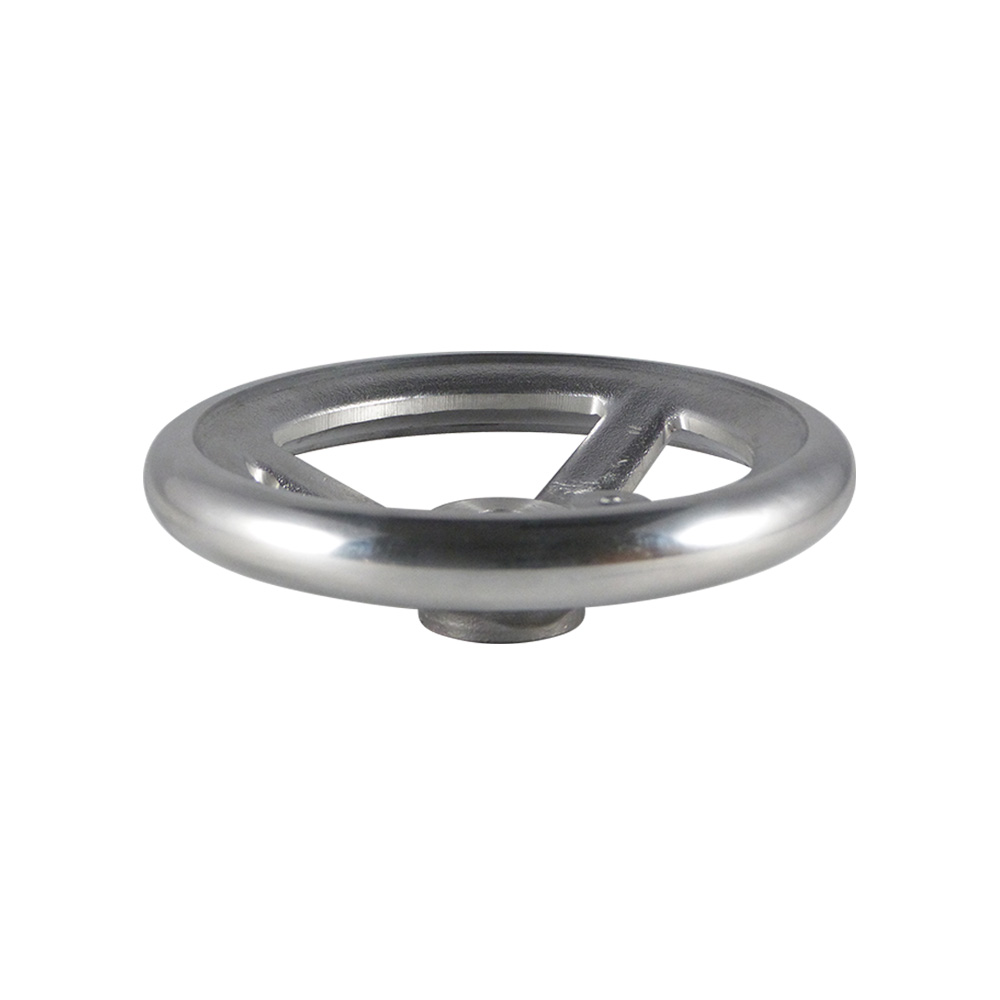

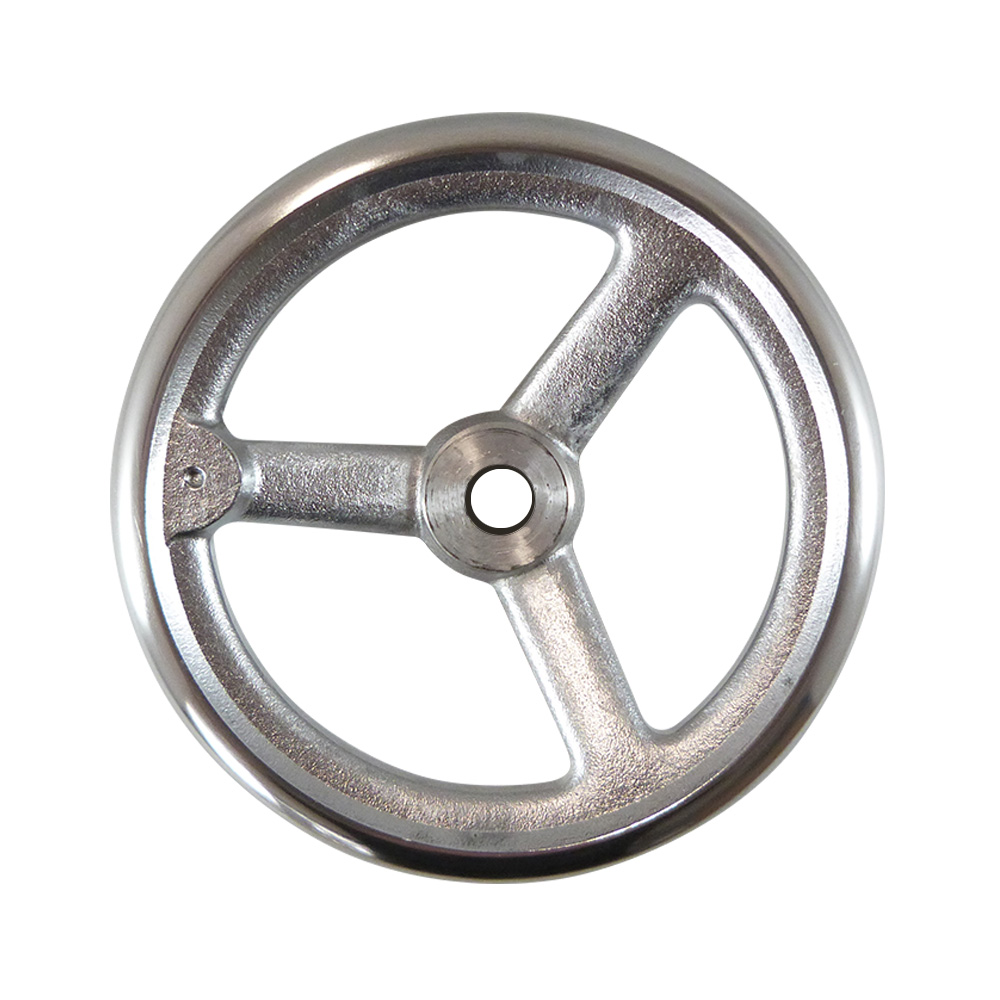

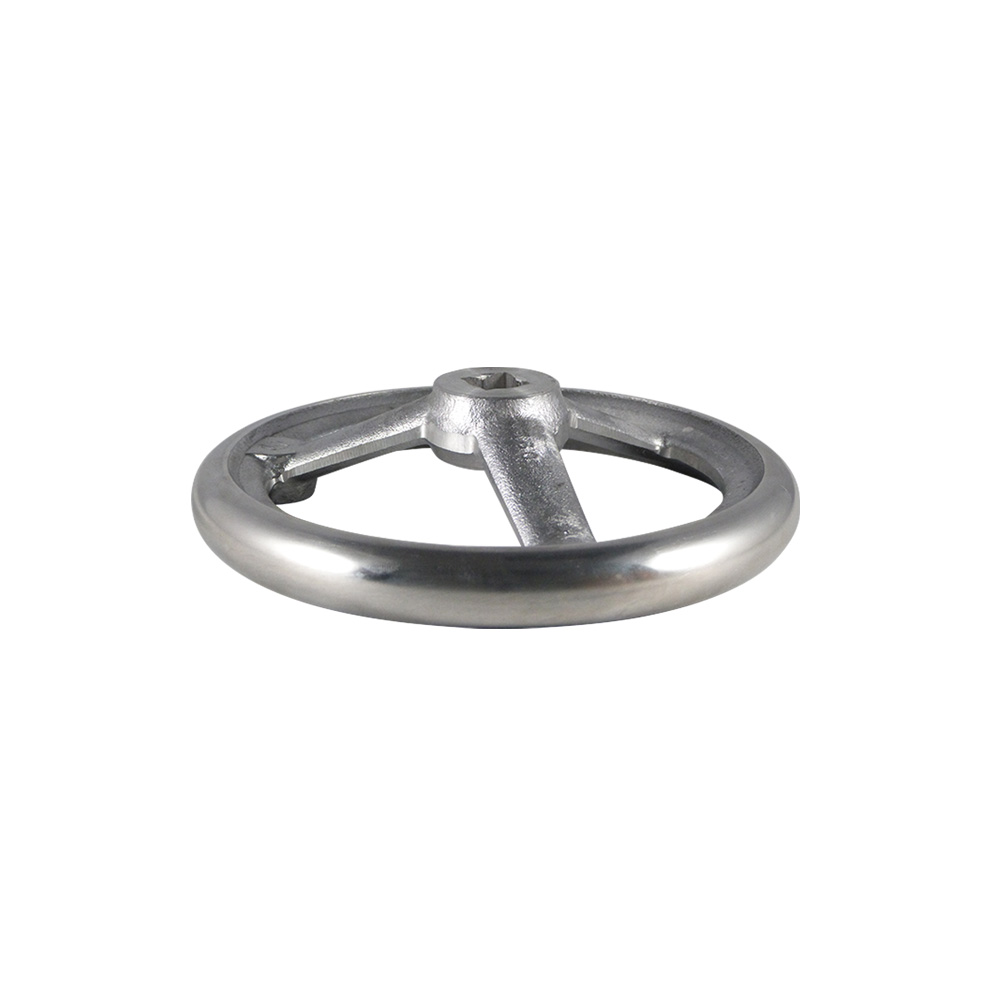

Volant à rayons en aluminium DIN 950

Volant à rayons en aluminium DIN 950drawing_1

Informations sur le produit

Les volants à rayons en aluminium sont disponibles dans des diamètres allant de 80 mm à 500 mm
Disponible en DIN 950 - alésages d'essages ronds sans clavette de Ø8mm à Ø34mm
Jante retournée et polie
Parties non polies grenaillées
Plaque pré-centrée pour le montage d'une poignée ovale (DIN39 ou DIN98) ou d'une poignée cylindrique
Adapté pour le fonctionnement des vannes, des machines, des usines, des véhicules, etc.

Matériau: Al (aluminium)
Couleur: Jante - aluminium poli, Moyeu et rayons - aluminium sablé

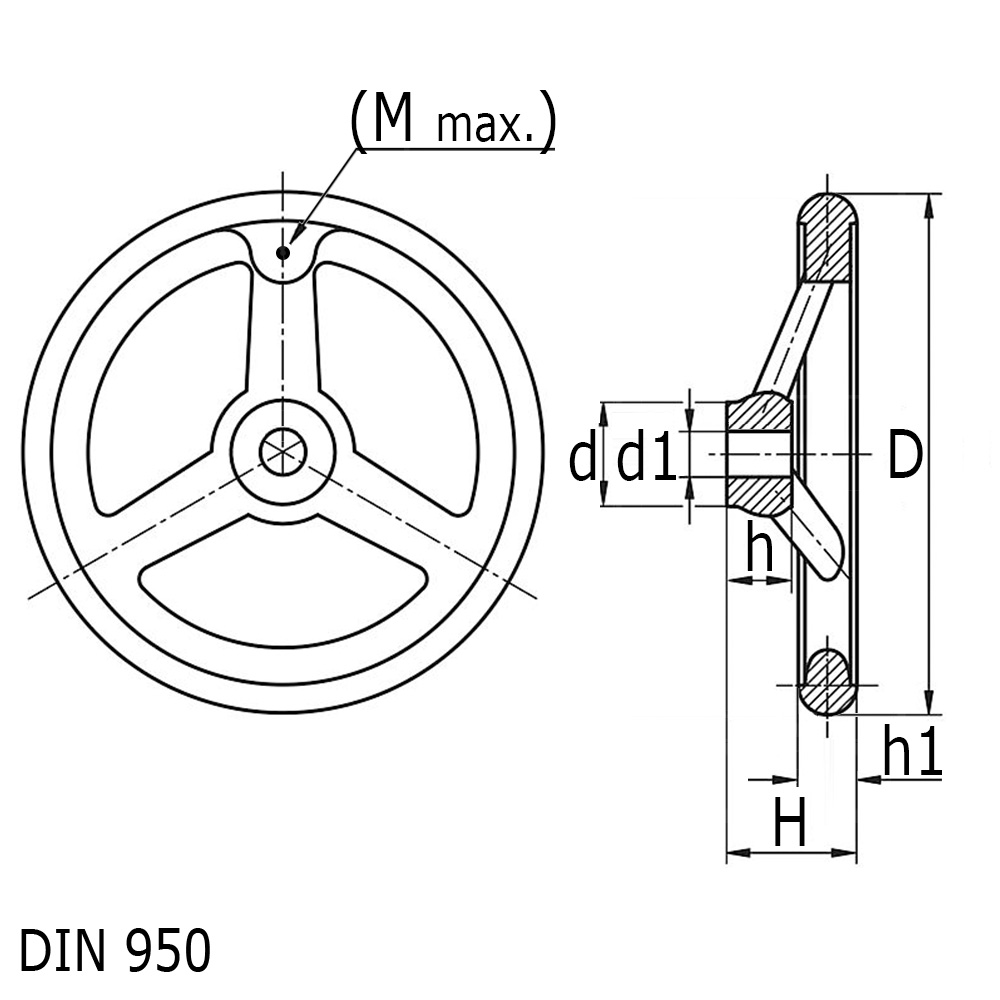

Légende
Perçage =Diamètre de perçage, D=Ø-jante, D=Ø-moyeu, Din=Din exécution, H=Hauteur totale , h=Hauteur de moyeu, h1=Hauteur jante, M=Dimension de filetage pour manivelle maximale (position seulement pré-centré)

Filtrer par :

Montrer tous les filtres

Montrer moins de filtres

Réinitialisation des filtres

Articles

1 pagina's - 1

Article	Désignation	D	d	d1	H	h	h1	M	Couleur/RAL	DIN
3920802406	Volant à rayons Aluminium Ø80mm - perçage Ø60mm- Aluminium	80	24	6	29	16	14	M 6	Aluminium	DIN 950
3920802408	Volant à rayons Aluminium Ø80mm - perçage Ø8mm- Aluminium	80	24	8	29	16	14	M 6	Aluminium	DIN 950
3921002610	Volant à rayons Aluminium Ø100mm - perçage Ø10mm- Aluminium	100	26	10	33	17	15	M 6	Aluminium	DIN 950
3921252812	Volant à rayons Aluminium Ø125mm - perçage Ø12mm- Aluminium	125	28	12	36	18	16	M 8	Aluminium	DIN 950
3921403012	Volant à rayons Aluminium Ø140mm - perçage Ø12mm- Aluminium	140	30	12	39	19	17	M 8	Aluminium	DIN 950
3921603208	Volant à rayons Aluminium Ø160mm - perçage Ø8mm- Aluminium	160	32	8	40	20	18	M 8	Aluminium	DIN 950
3921603212	Volant à rayons Aluminium Ø160mm - perçage Ø12mm- Aluminium	160	32	12	40	20	18	M 8	Aluminium	DIN 950
3921603214	Volant à rayons Aluminium Ø160mm - perçage Ø14mm- Aluminium	160	32	14	40	20	18	M 8	Aluminium	DIN 950
3921803516	Volant à rayons Aluminium Ø180mm - perçage Ø16mm- Aluminium	180	35	16	43	22	20	M10	Aluminium	DIN 950
3922003810	Volant à rayons Aluminium Ø200mm - perçage Ø10mm- Aluminium	200	38	10	45	24	22	M10	Aluminium	DIN 950
3922003818	Volant à rayons Aluminium Ø200mm - perçage Ø18mm- Aluminium	200	38	18	45	24	22	M10	Aluminium	DIN 950
3922254220	Volant à rayons Aluminium Ø225mm - perçage Ø20mm- Aluminium	225	42	20	48	26	24	M10	Aluminium	DIN 950
3922504522	Volant à rayons Aluminium Ø250mm - perçage Ø22mm- Aluminium	250	45	22	50	28	26	M12	Aluminium	DIN 950
3922805024	Volant à rayons Aluminium Ø280mm - perçage Ø24mm- Aluminium	280	50	24	53	30	26	M12	Aluminium	DIN 950
3923155316	Volant à rayons Aluminium Ø315mm - perçage Ø16mm- Aluminium	315	53	16	56	33	28	M12	Aluminium	DIN 950
3923155326	Volant à rayons Aluminium Ø315mm - perçage Ø26mm- Aluminium	315	53	26	56	33	28	M12	Aluminium	DIN 950
3923606028	Volant à rayons Aluminium Ø360mm - perçage Ø28mm- Aluminium	360	60	28	59	35	30	M12	Aluminium	DIN 950
3924006530	Volant à rayons Aluminium Ø400mm - perçage Ø30mm- Aluminium	400	65	30	63	38	32	M16	Aluminium	DIN 950
3925007834	Volant à rayons Aluminium Ø500mm - perçage Ø34mm- Aluminium	500	78	34	72	45	34	M16	Aluminium	DIN 950

1 pagina's - 1
