Silentbloc cylindrique type A - mâle-mâle

Silentbloc cylindrique type A - mâle-mâledrawing_1

Informations sur le produit

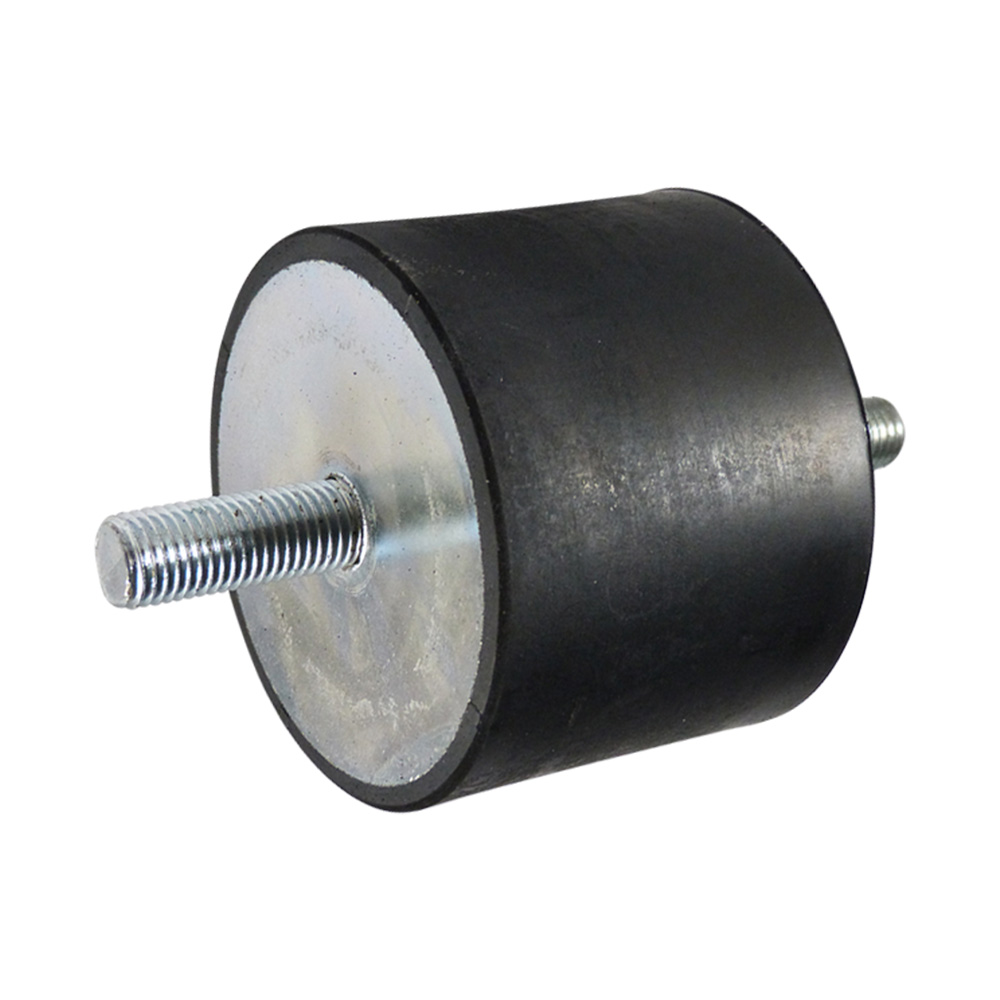

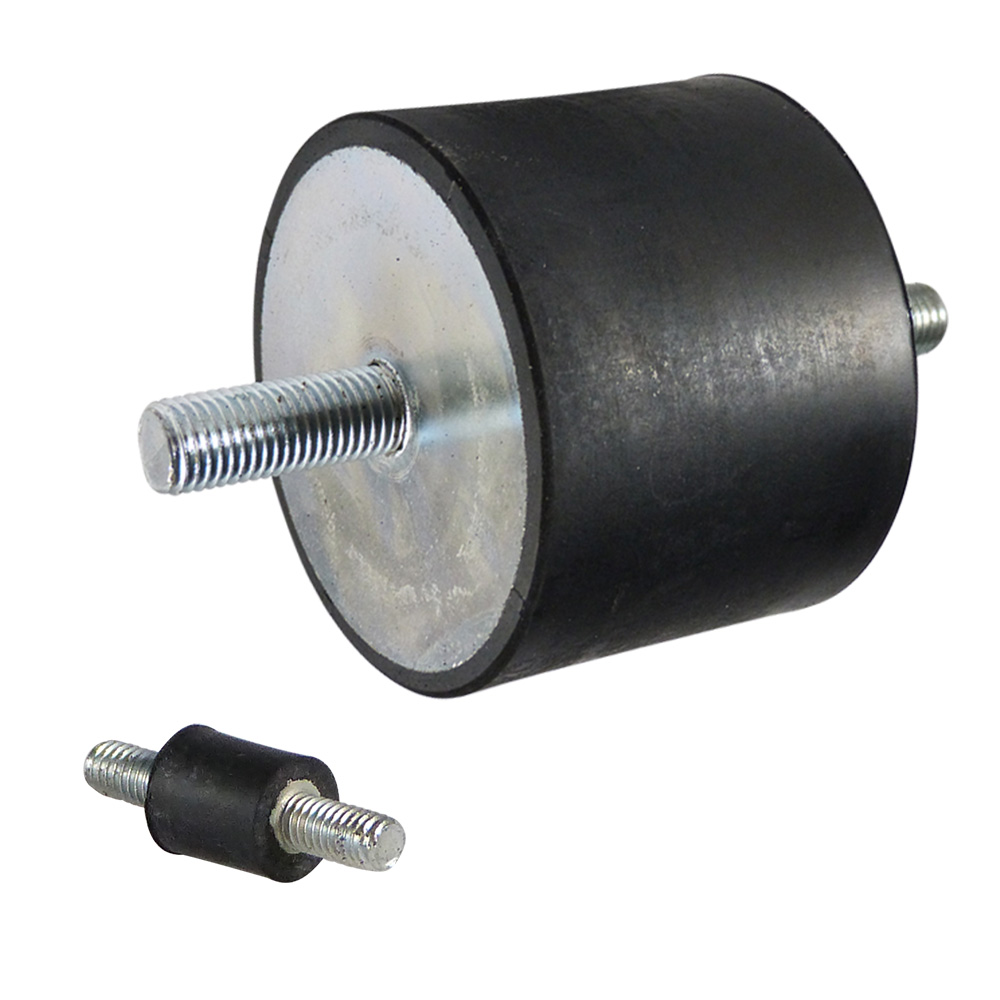

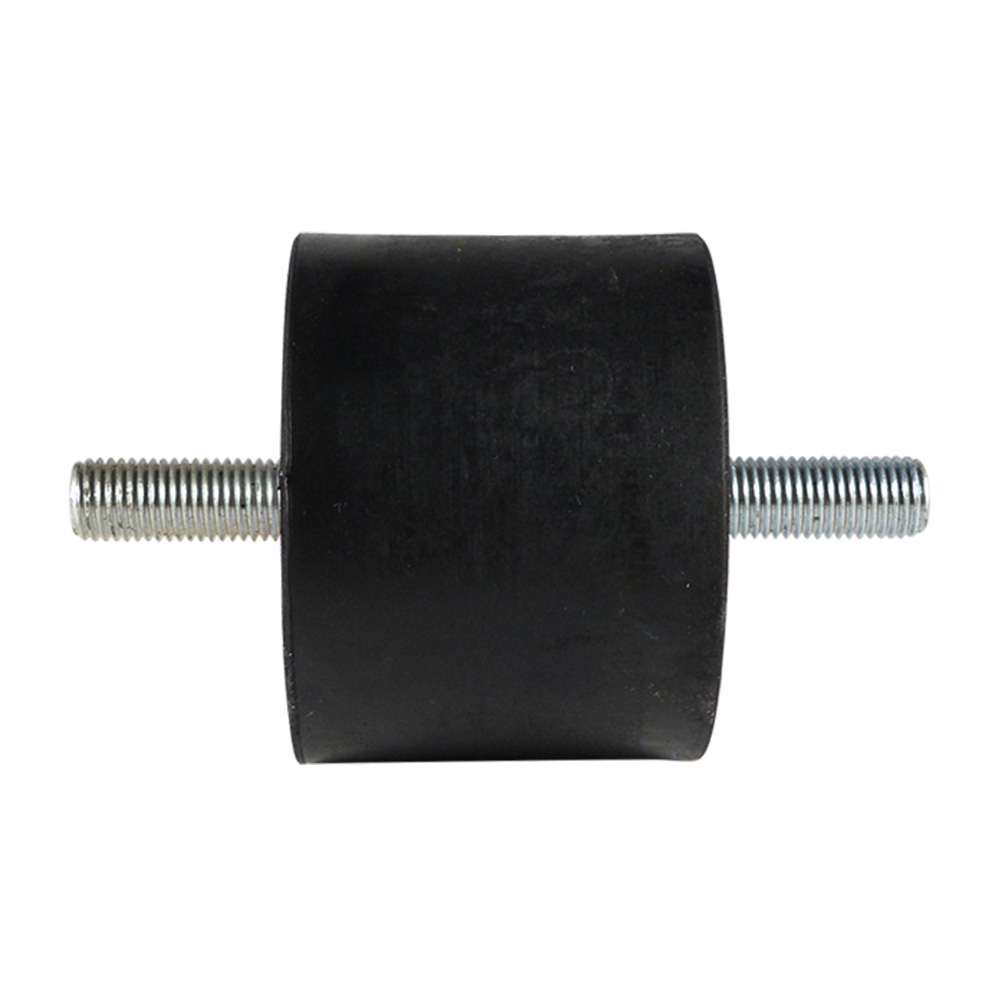

Les amortisseurs de vibrations cylindriques en métal et en caoutchouc de type A sont disponibles dans des diamètres allant de Ø6mm à Ø200mm et dans des hauteurs allant de 5mm à 100mm
Tiges filetées double face (filetage extérieur)
Tiges filetées (métriques) de M3 à M24 en différentes longueurs
Résistant aux températures de -30°C à +80°C
Amortissement: pression et cisaillement
Utilisation générale pour la réduction des vibrations et du niveau sonore des moteurs, des compresseurs, des ventilateurs, des pompes et des armoires de commande, par exemple

Matériau: Parties en caoutchouc: NR (caoutchouc naturel) Shore A 55° ±5% (mi-dur), Pièces métalliques - Acier galvanisé (St37) ou acier inoxydable AISI 304 (A2)

Disponible sur demande:

Autres duretés shore
Parties caoutchouc en SBR, NBR, CR, SI ou EPDM
Longueurs de fils différentes
Pièces métalliques en INOX

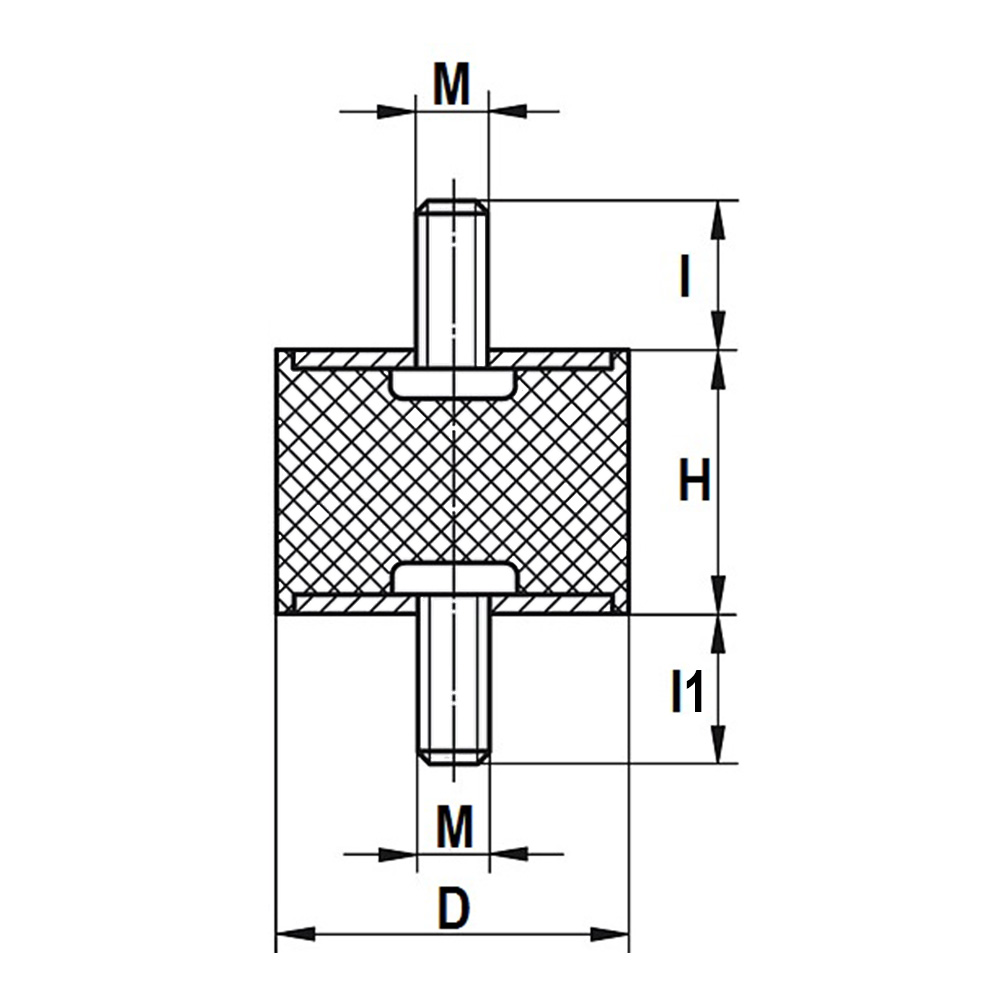

Légende
D=Ø, H=Hauteur, l=Longeur filetage, M=Filetage, Mat. A=Type de caoutchouc, Mat. B=Matériau pièces métalliques, Shore A °=Shore A dureté caoutchouc

Filter op

Montrer tous les filtres

Montrer moins de filtres

Réinitialisation des filtres

Articles

1 pagina's - 1

Article	Désignation	M	H	Rigidité N/mm	N	D	Déflexion max en mm	l	Shore A °	Matériau B	Matériau A	QMC
22.A030X30M10X20	Silentbloc type A NR - 55 shore - Ø30x30mm - 2x M10x20mm - Acier	M10	30	141	1055	30	7,5	20	55° ±5	St, 37	NR
22.A040X40M10X33	Silentbloc type A NR - 55 shore - Ø40x40mm - 2x M10x33mm - Acier	M10	40			40		33	55° ±5	St, 37	NR
22.A050X20M10X18	Silentbloc type A NR - 55 shore - Ø50x20mm - 2x M10x18mm - Acier	M10	20			50		18	55° ±5	St, 37	NR
22.A050X20M10X18 S70	Silentbloc type A NR - 70 ±5 shore - Ø50x20mm - 2x M10x18mm - Acier	M10	20			50		18	70° ±5	St, 37	NR
22.A050X20M10X28	Silentbloc type A NR - 55 shore - Ø50x20mm - 2x M10x28mm - Acier	M10	20	820	4100	50	5	28	55° ±5	St, 37	NR
22.A050X20M10X28/13	Silentbloc type A NR - 55 shore - Ø50x20mm - 2x M10x28mm - Acier	M10	20			50		28	55° ±5	St, 37	NR
22.A050X25M10X28	Silentbloc type A NR - 55 shore - Ø50x25mm - 2x M10x28mm - Acier	M10	25			50		28	55° ±5	St, 37	NR
22.A050X30M10X28	Silentbloc type A NR - 55 shore - Ø50x30mm - 2x M10x28mm - Acier	M10	30	440	3300	50	7,5	28	55° ±5	St, 37	NR
22.A050X40M10X28	Silentbloc type A NR - 55 shore - Ø50x40mm - 2x M10x28mm - Acier	M10	40	213	2130	50	10	28	55° ±5	St, 37	NR
22.A050X45M10X28	Silentbloc type A NR - 55 shore - Ø50x45mm - 2x M10x28mm - Acier	M10	45	181,87	2046	50	11,25	28	55° ±5	St, 37	NR
22.A050X50M10X28	Silentbloc type A NR - 55 shore - Ø50x50mm - 2x M10x28mm - Acier	M10	50	175,04	2188	50	12,5	28	55° ±5	St, 37	NR
22.A050X50M10X28 RVS	Silentbloc type A NR - 55 shore - Ø50x50mm - 2x M10x28mm - Acier	M10	50	175,04	2188	50	12,5	28	55° ±5	A2 (AISI 304)	NR
22.A060X25M10X25	Silentbloc type A NR - 55 shore - Ø60x25mm - 2x M10x25mm - Acier	M10	25			60		25	55° ±5	St, 37	NR
22.A060X30M10X28	Silentbloc type A NR - 55 shore - Ø60x30mm - 2x M10x28mm - Acier	M10	30	556	4170	60	7,5	28	55° ±5	St, 37	NR
22.A060X35M10X28	Silentbloc type A NR - 55 shore - Ø60x35mm - 2x M10x28mm - Acier	M10	35			60		28	55° ±5	St, 37	NR
22.A060X40M10X28	Silentbloc type A NR - 55 shore - Ø60x40mm - 2x M10x28mm - Acier	M10	40	361	3610	60	10	28	55° ±5	St, 37	NR
22.A060X60M10X28	Silentbloc type A NR - 55 shore - Ø60x60mm - 2x M10x28mm - Acier	M10	60			60		28	55° ±5	St, 37	NR
22.A070X45M10X28 S80	Silentbloc type A NR - 80 ±5 shore - Ø70x45mm - 2x M10x28mm - Acier	M10	45			70		28	80° ±5	St, 37	NR	20
