Amortisseur anti-vibration type D - cylindrique

Amortisseur anti-vibration type D - cylindriquedrawing_1

Informations produit

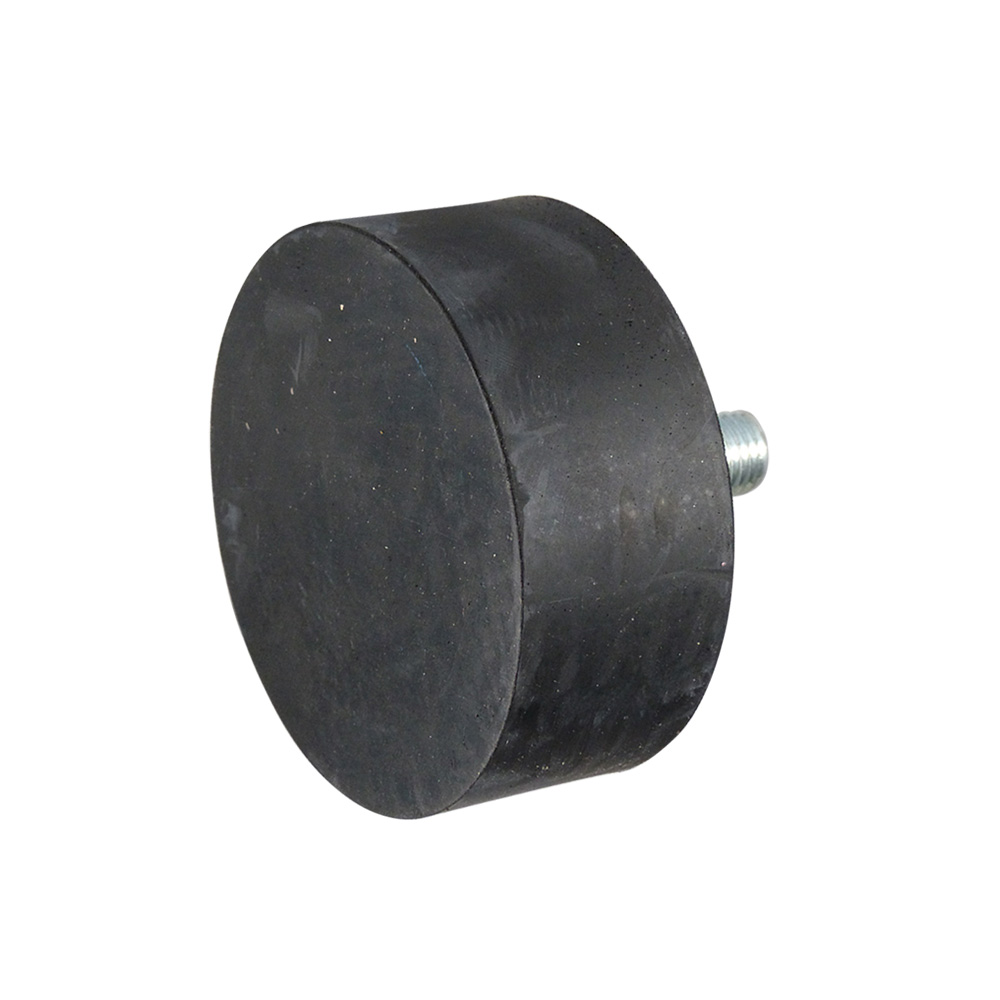

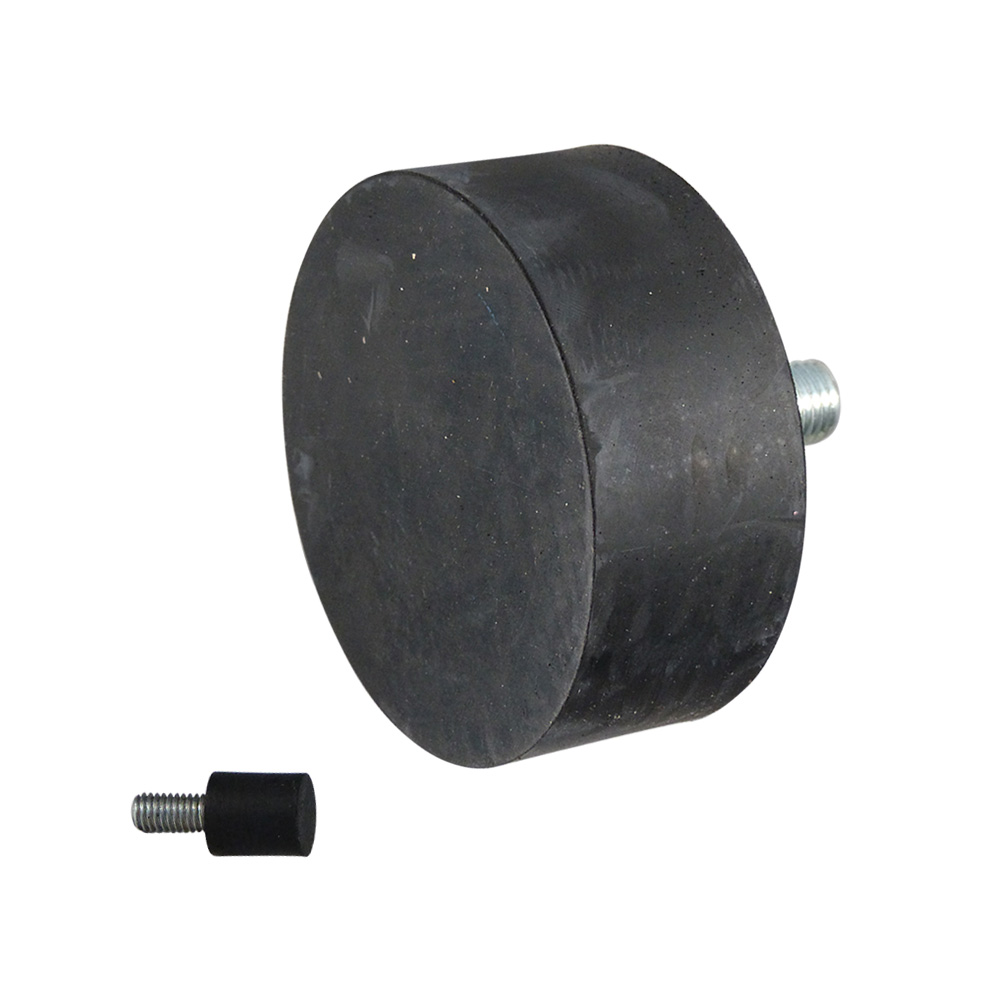

Les amortisseurs de butée en caoutchouc-métal cylindriques de type D sont disponibles en diamètres de Ø6mm jusqu'à Ø200mm et en hauteurs de 4mm jusqu'à 100mm

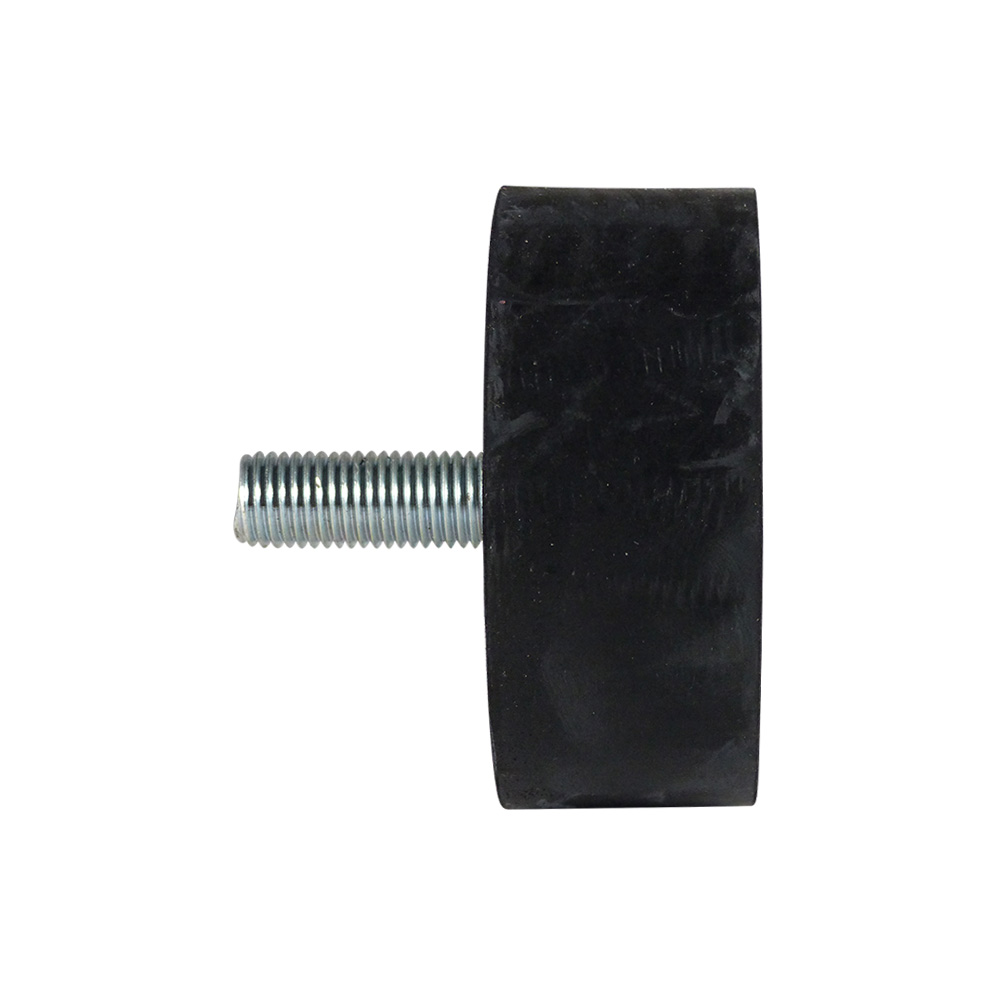

Munis d'une tige filetée d'un côté (filetage extérieur)
Tiges filetées (métriques) de M3 jusqu'à M20 et en diverses longueurs de filetage
Résistant aux températures de -30°C à +80°C
Amortissement en direction axiale
Les amortisseurs de butée cylindriques en caoutchouc sont adaptés comme limiteur de course élastique (butée) ou comme pied pour l'amortissement des chocs et des vibrations de machines, groupes électrogènes et compresseurs.

Matière : Pièces en caoutchouc - NR (caoutchouc naturel) Shore A 55° ±5% (mi-dur), Pièces métalliques - acier zingué (St37) ou inox AISI 304 (A2)

Disponible sur demande :

Autres duretés Shore
Pièces en caoutchouc en SBR, NBR, CR, SI ou EPDM
Longueurs de filetage non standard
Pièces métalliques en inox

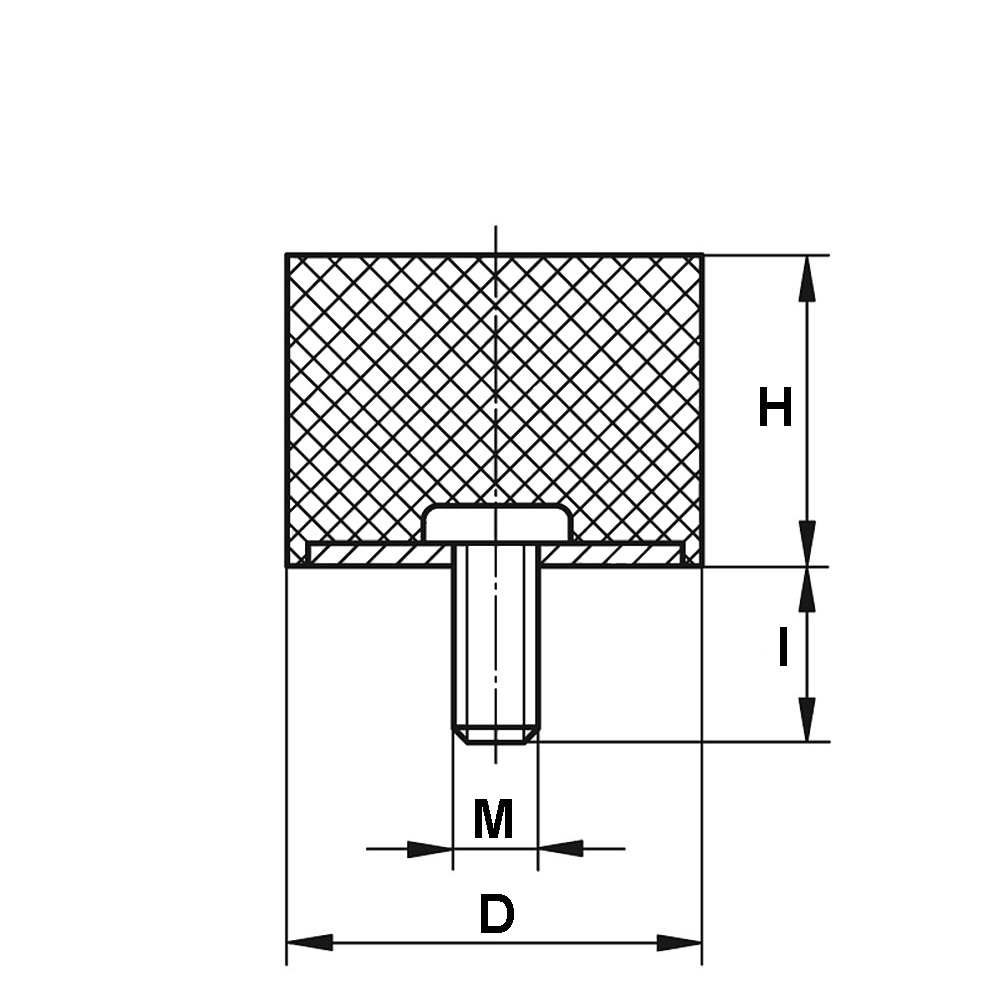

Légende
D=Diamètre, H=Hauteur, l=Longueur du filetage, M=Filetage, Mat. A=Type de caoutchouc, Mat. B=Matière des pièces métalliques, N=Charge statique maximale en Newton, Shore A °=Dureté Shore A du caoutchouc

Filtrer par :

Montrer tous les filtres

Montrer moins de filtres

Réinitialisation des filtres

Articles

1 pagina's - 1

Article	Désignation	H	M	Rigidité N/mm	N	D	Déflexion max en mm	l	Shore A °	Matériau B	Matériau A	QMC
22.D030X10M10X25	Silentbloc type D NR - 55 shore - Ø30x10mm - M10x25mm - Acier	10	M10			30		25	55° ±5	St, 37	NR
22.D030X10M10X43	Silentbloc type D NR - 55 shore - Ø30x10mm - M10x43mm - Acier	10	M10			30		43	55° ±5	St, 37	NR
22.D040X10M10X20	Silentbloc type D NR - 55 shore - Ø40x10mm - M10x20mm - Acier	10	M10			40		20	55° ±5	St, 37	NR
22.D050X10M10X28	Silentbloc type D NR - 55 shore - Ø50x10mm - M10x28mm - Acier	10	M10			50		28	55° ±5	St, 37	NR
22.D040X15M10X20	Silentbloc type D NR - 55 shore - Ø40x15mm - M10x20mm - Acier	15	M10			40		20	55° ±5	St, 37	NR
22.D040X15M10X20 RVS	Silentbloc type D NR - 55 shore - Ø40x15mm - M10x20mm - Acier	15	M10			40		20	55° ±5	RVS A2	NR
22.D060X15M10X25	Silentbloc type D NR - 55 shore - Ø60x15mm - M10x25mm - Acier	15	M10			60		25	55° ±5	St, 37	NR
22.D050X17M10X28	Silentbloc type D NR - 55 shore - Ø50x17mm - M10x28mm - Acier	17	M10			50		28	55° ±5	St, 37	NR
22.D050X17M10X28 S70	Silentbloc type D NR - 70 ±5 shore - Ø50x17mm - M10x28mm - Acier	17	M10			50		28	70° ±5	St, 37	NR
22.D030X20M10X28	Silentbloc type D NR - 55 shore - Ø30x20mm - M10x28mm - Acier	20	M10			30		28	55° ±5	St, 37	NR
22.D040X20M10X28	Silentbloc type D NR - 55 shore - Ø40x20mm - M10x28mm - Acier	20	M10			40		28	55° ±5	St, 37	NR
22.D050X20M10X15	Silentbloc type D NR - 55 shore - Ø50x20mm - M10x15mm - Acier	20	M10			50		15	55° ±5	St, 37	NR
22.D050X20M10X15 S70	Silentbloc type D NR - 70 ±5 shore - Ø50x20mm - M10x15mm - Acier	20	M10			50		15	70° ±5	St, 37	NR	200
22.D050X20M10X28	Silentbloc type D NR - 55 shore - Ø50x20mm - M10x28mm - Acier	20	M10	692	3460	50	5	28	55° ±5	St, 37	NR
22.D050X20M10X28 RVS	Silentbloc type D NR - 55 shore - Ø50x20mm - M10x28mm - Inox	20	M10			50		28	55° ±5	RVS A2	NR
22.D050X21M10X28	Silentbloc type D NR - 55 shore - Ø50x21mm - M10x28mm - Acier	21	M10			50		28	55° ±5	St, 37	NR
22.D040X25M10X25	Silentbloc type D NR - 55 shore - Ø40x25mm - M10x25mm - Acier	25	M10			40		25	55° ±5	St, 37	NR
22.D040X25M10X25 RVS	Silentbloc type D NR - 55 shore - Ø40x25mm - M10x25mm - Inox	25	M10			40		25	55° ±5	RVS A2	NR
22.D060X25M10X28	Silentbloc type D NR - 55 shore - Ø60x25mm - M10x28mm - Acier	25	M10			60		28	55° ±5	St, 37	NR
22.D070X25M10X25	Silentbloc type D NR - 55 shore - Ø70x25mm - M10x25mm - Acier	25	M10			70		25	55° ±5	St, 37	NR
22.D050X28M10X28	Silentbloc type D NR - 55 shore - Ø50x28mm - M10x28mm - Acier	28	M10			50		28	55° ±5	St, 37	NR
22.D030X30M10X25	Silentbloc type D NR - 55 shore - Ø30x30mm - M10x25mm - Acier	30	M10			30		25	55° ±5	St, 37	NR
22.D040X30M10X28	Silentbloc type D NR - 55 shore - Ø40x30mm - M10x28mm - Acier	30	M10			40		28	55° ±5	St, 37	NR
22.D050X30M10X28	Silentbloc type D NR - 55 shore - Ø50x30mm - M10x28mm - Acier	30	M10	336	2520	50	7,5	28	55° ±5	St, 37	NR
22.D050X30M10X28 RVS	Silentbloc type D NR - 55 shore - Ø50x30mm - M10x28mm - Inox	30	M10			50		28	55° ±5	RVS A2	NR
22.D050X40M10X28	Silentbloc type D NR - 55 shore - Ø50x40mm - M10x28mm - Acier	40	M10	276	2760	50	10	28	55° ±5	St, 37	NR
22.D060X40M10X28	Silentbloc type D NR - 55 shore - Ø60x40mm - M10x28mm - Acier	40	M10	354	3540	60	10	28	55° ±5	St, 37	NR
22.D050X45M10X28	Silentbloc type D NR - 55 shore - Ø50x45mm - M10x28mm - Acier	45	M10			50		28	55° ±5	St, 37	NR
22.D070X45M10X28	Silentbloc type D NR - 55 shore - Ø70x45mm - M10x28mm - Acier	45	M10			70		28	55° ±5	St, 37	NR
22.D070X45M10X28 RVS	Silentbloc type D NR - 55 shore - Ø70x45mm - M10x28mm - Inox	45	M10			70		28	55° ±5	RVS A2	NR
22.D050X50M10X28	Silentbloc type D NR - 55 shore - Ø50x50mm - M10x28mm - Acier	50	M10	216	2700	50	12,5	28	55° ±5	St, 37	NR
22.D060X50M10X28	Silentbloc type D NR - 55 shore - Ø60x50mm - M10x28mm - Acier	50	M10			60		28	55° ±5	St, 37	NR
22.D030X60M10X28	Silentbloc type D NR - 55 shore - Ø30x60mm - M10x28mm - Acier	60	M10			30		28	55° ±5	St, 37	NR
22.D040X60M10X28	Silentbloc type D NR - 55 shore - Ø40x60mm - M10x28mm - Acier	60	M10			40		28	55° ±5	St, 37	NR
22.D050X60M10X28	Silentbloc type D NR - 55 shore - Ø50x60mm - M10x28mm - Acier	60	M10			50		28	55° ±5	St, 37	NR
22.D060X60M10X28	Silentbloc type D NR - 55 shore - Ø60x60mm - M10x28mm - Acier	60	M10	232	3480	60	15	28	55° ±5	St, 37	NR
22.D050X80M10X28	Silentbloc type D NR - 55 shore - Ø50x80mm - M10x28mm - Acier	80	M10			50		28	55° ±5	St, 37	NR
