12.5.2

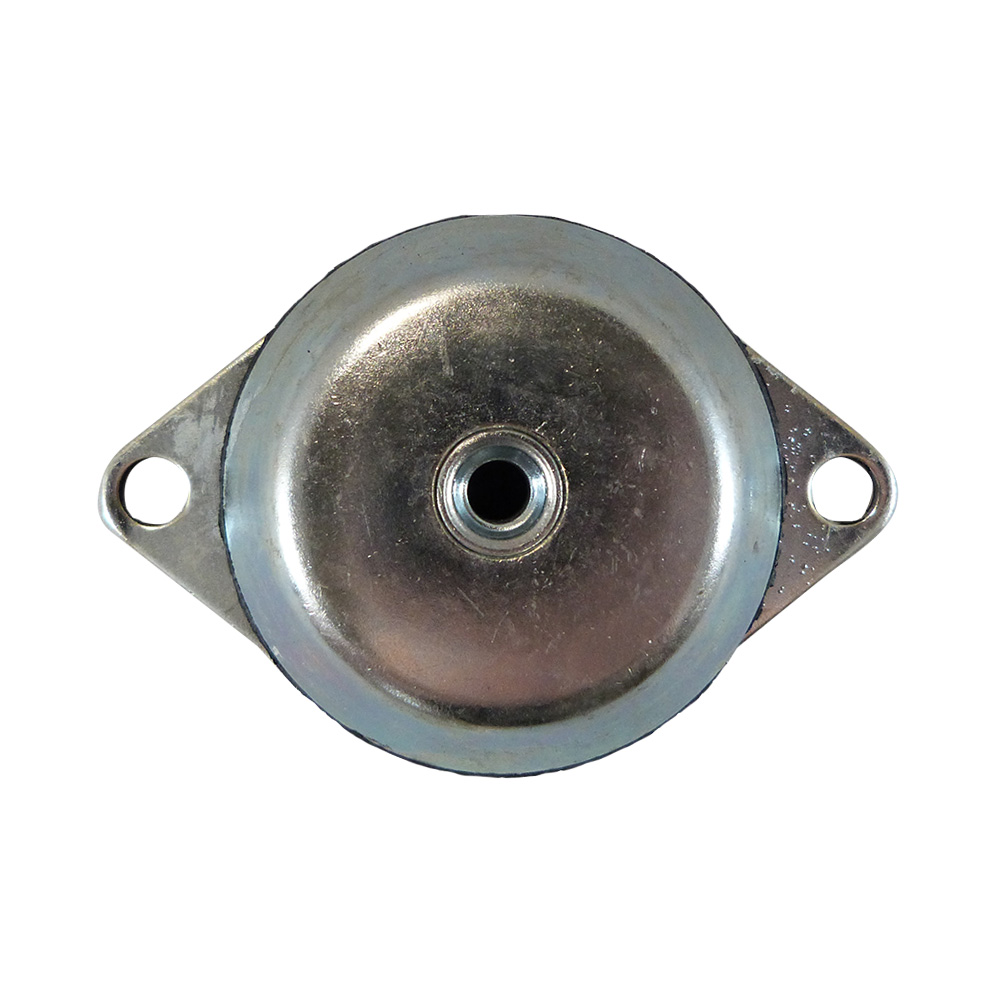

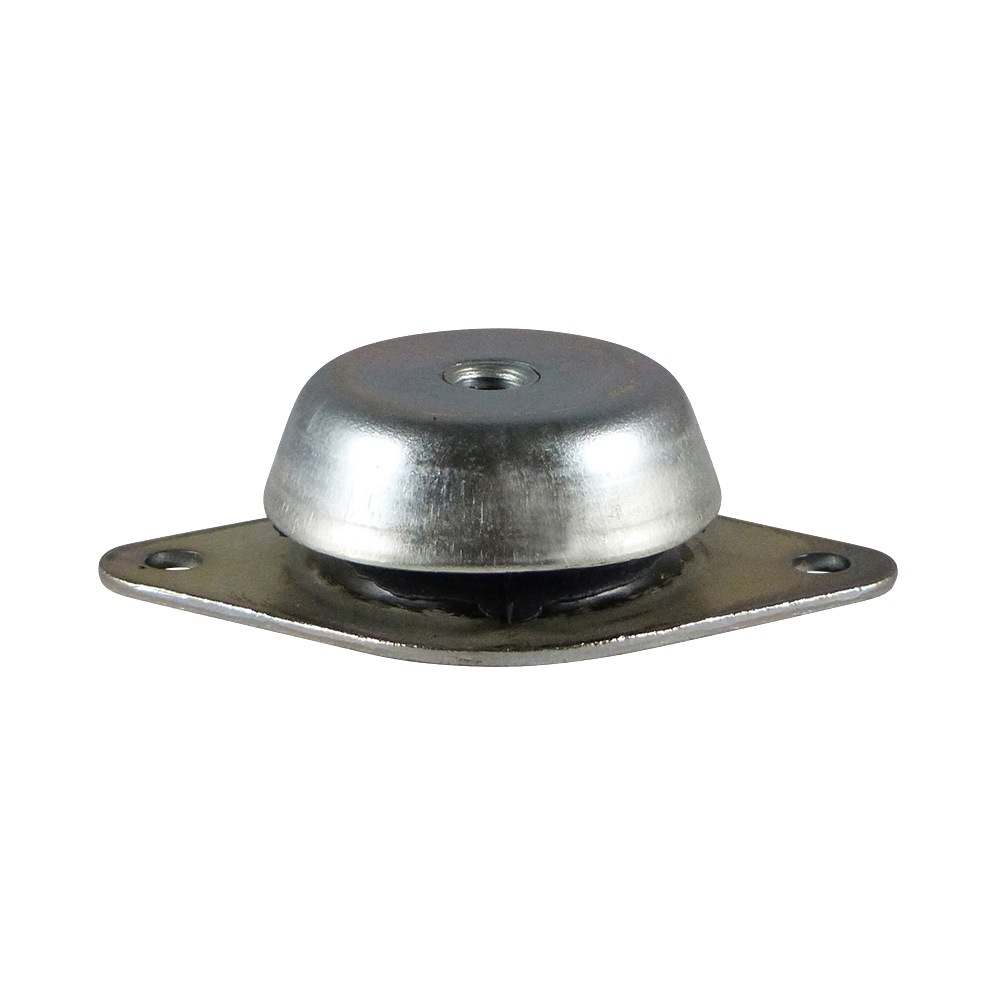

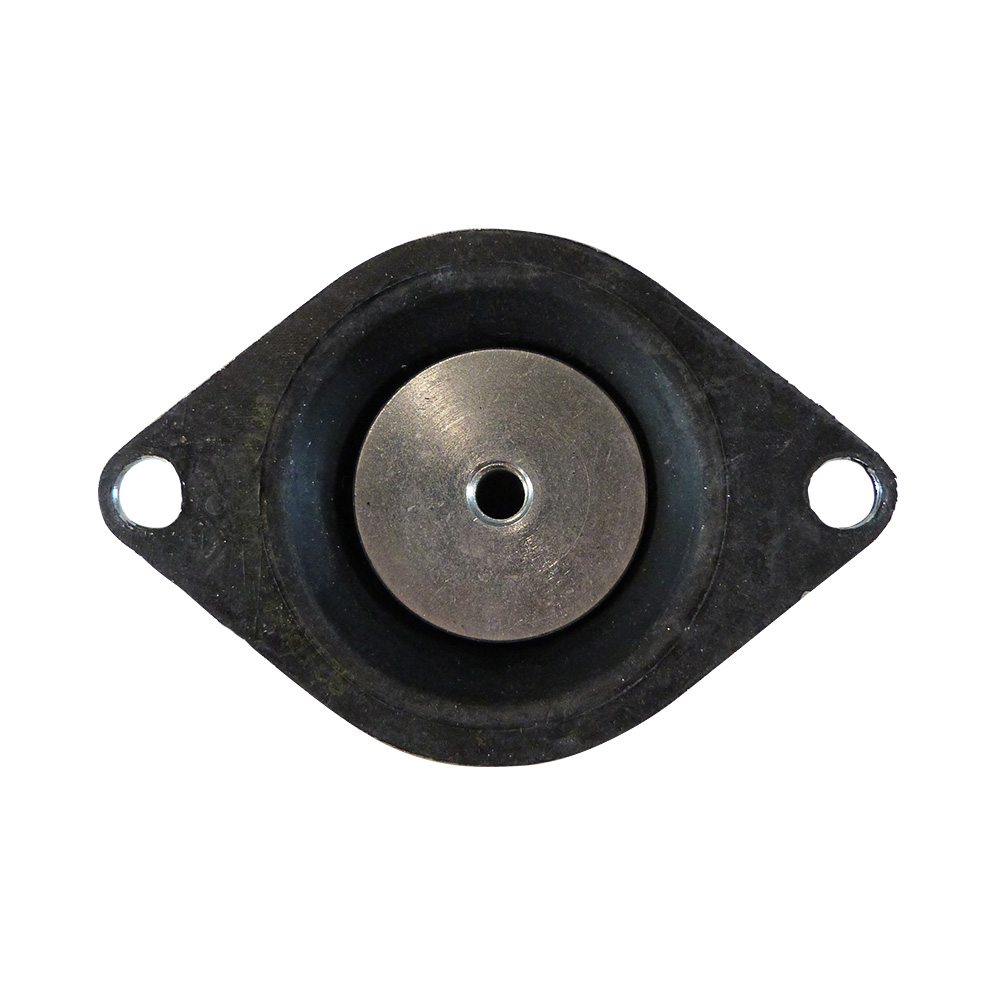

Pied machine - avec sécurité anti-rupture
Informations sur le produit
- Les pieds de machine anti-vibration avec plaque de montage ovale et sécurité anti-rupture sont disponibles avec des diamètres d'amortisseurs de Ø60 à Ø144mm
- Filetées internes dans le corps du tampon de M10 à M16
- Plaque de montage ovale avec deux perçages
- L'élément amortisseur en caoutchouc peut être chargé sur le cisaillement et la pression
- Équipé d'une sécurité anti-rupture contre l'arrachement de la cloche, adapté pour les supports roulants, navigants ou flottants (par ex. construction navale)
- Les parties en caoutchouc naturel sont modérément résistantes à l'huile, aux alcalis et aux acides
- Le couvercle métallique en forme de cloche protège les pièces en caoutchouc des projections (d'huile)
- Résistant aux températures de -40°C à +80°C
- Peut être utilisé pour prévenir les vibrations et le bruit sur les moteurs, les générateurs, les poinçonneuses claires, les machines d'estampage et de découpe, les presses, les transformateurs, les pompes, les machines de découpe et de meulage, les presses d'imprimerie, etc.
Matériau: Boîtier et plaque de réglage - St37 (acier galvanisé (DIN EN 12329)), Pied - NK (caoutchouc naturel) 60° +/-5 Shore A
Couleur: boîtier - couleur zinc, caoutchouc - noir
Disponible sur demande:
- Autres duretés shore A 40° ou A 70°
- Pièces métalliques en acier inoxydable A2 ou A4

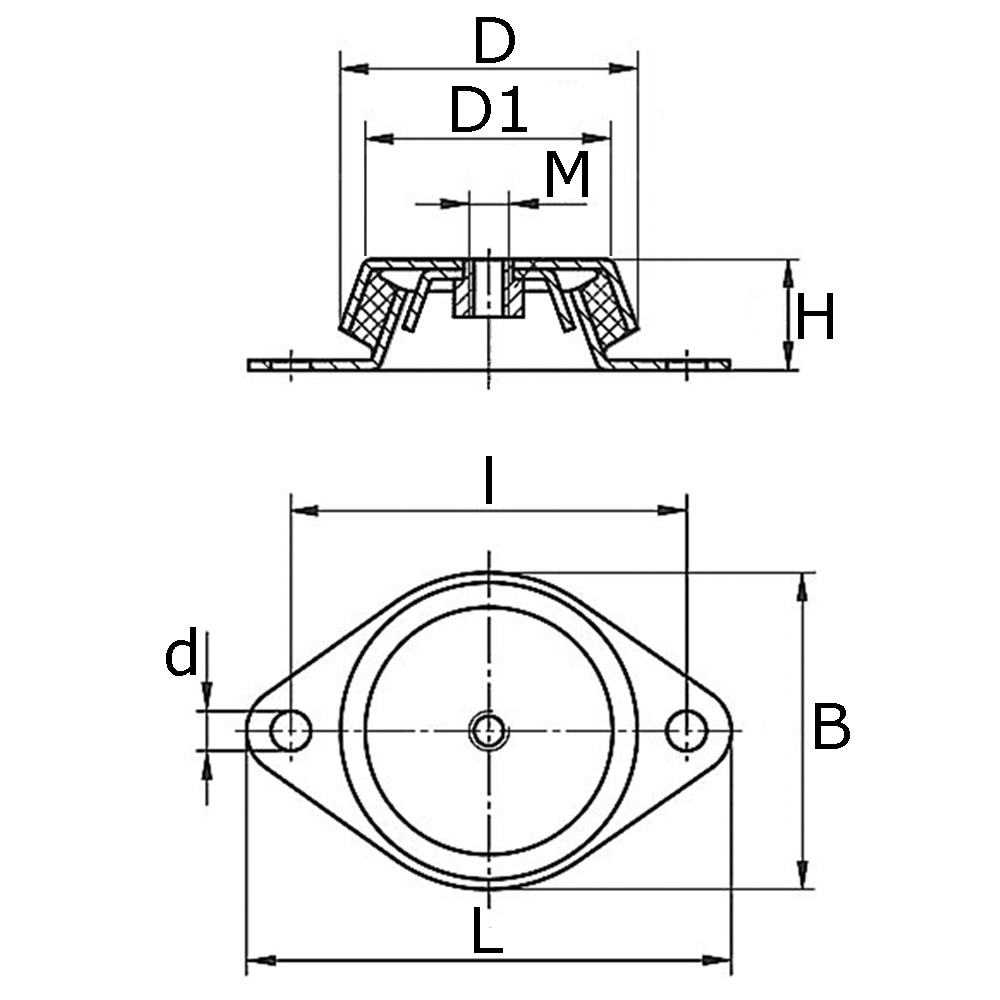

Légende
B=Largeur, B=Ø-perçage, D=Ø-capuchon en forme de cloche , D1=Ø-tôle, H=Hauteur non chargé, L=Longeur, l=Distance perçages entraxe, Mat. A=Type de caoutchouc, Mat. B=Matériau pièces métalliques, N=Capacité de charge statique maximale en newton, Épaisseur de plaque=Épaisseur de plaque, Shore A °=Shore A dureté caoutchouc
