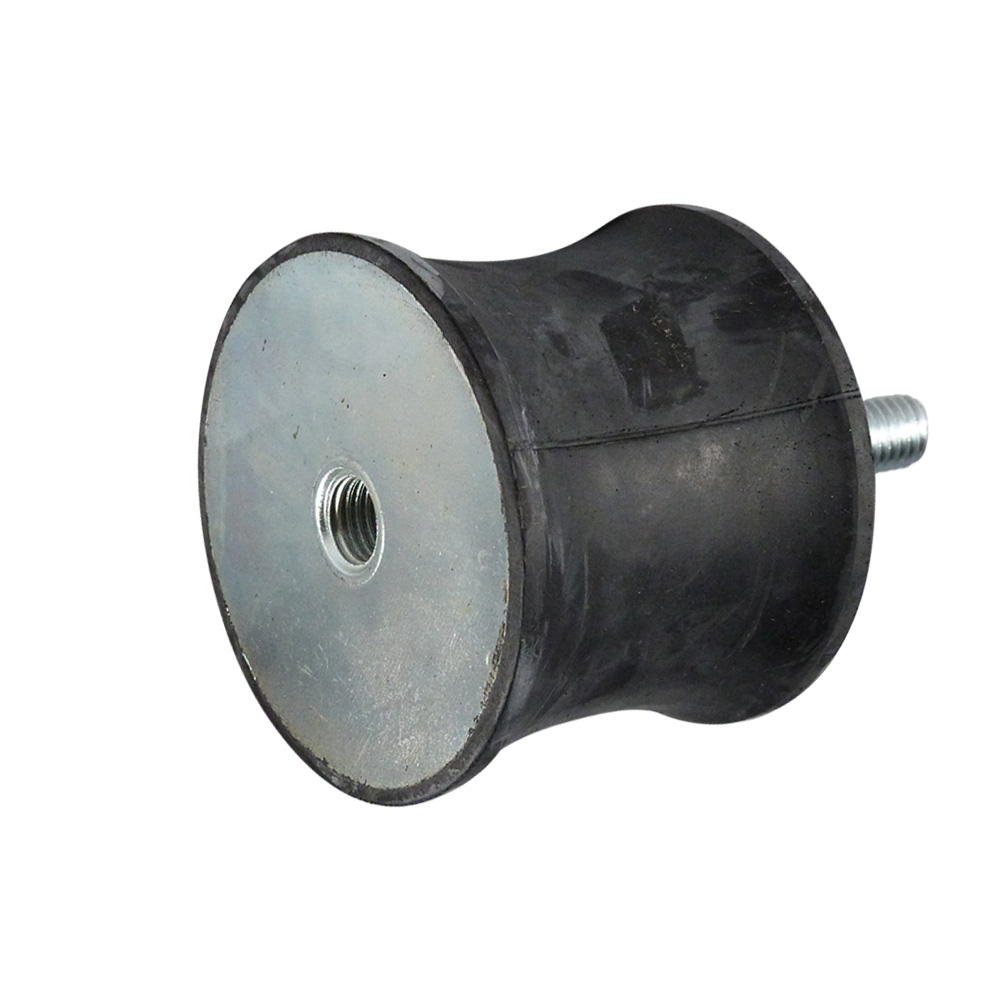

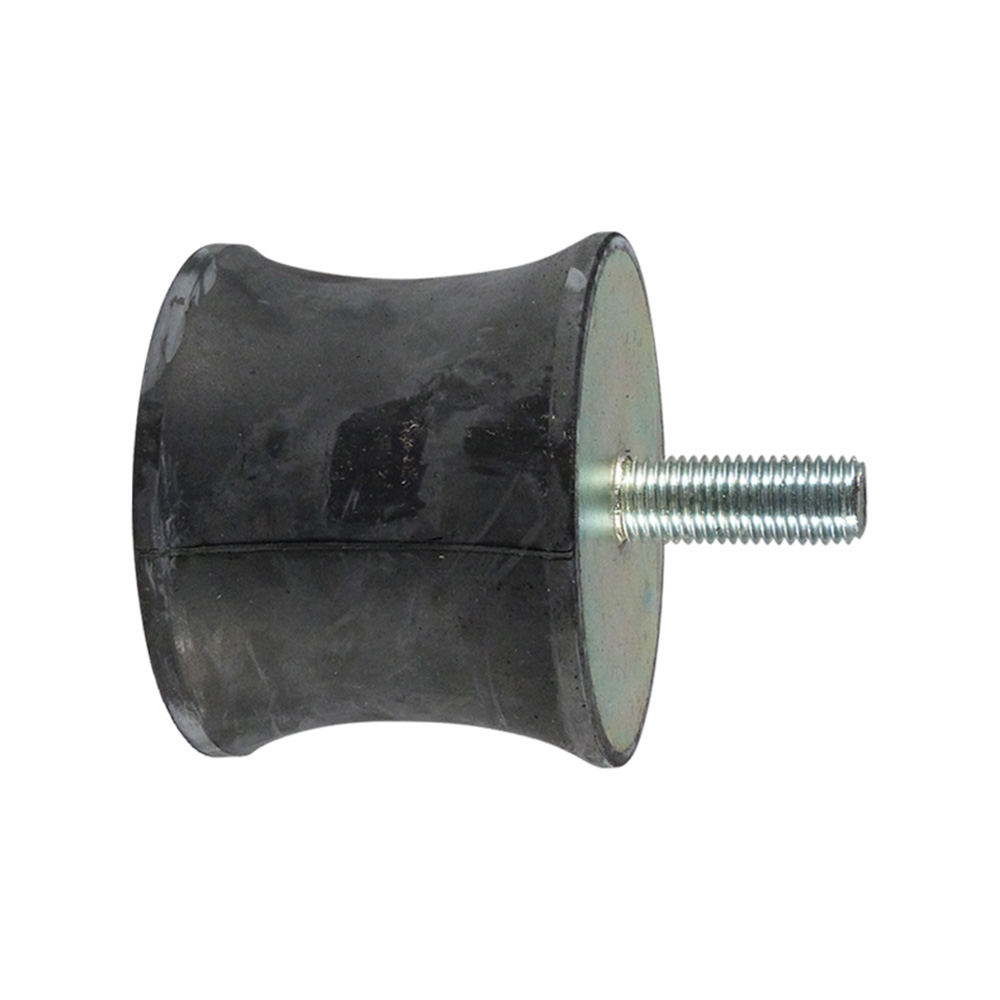

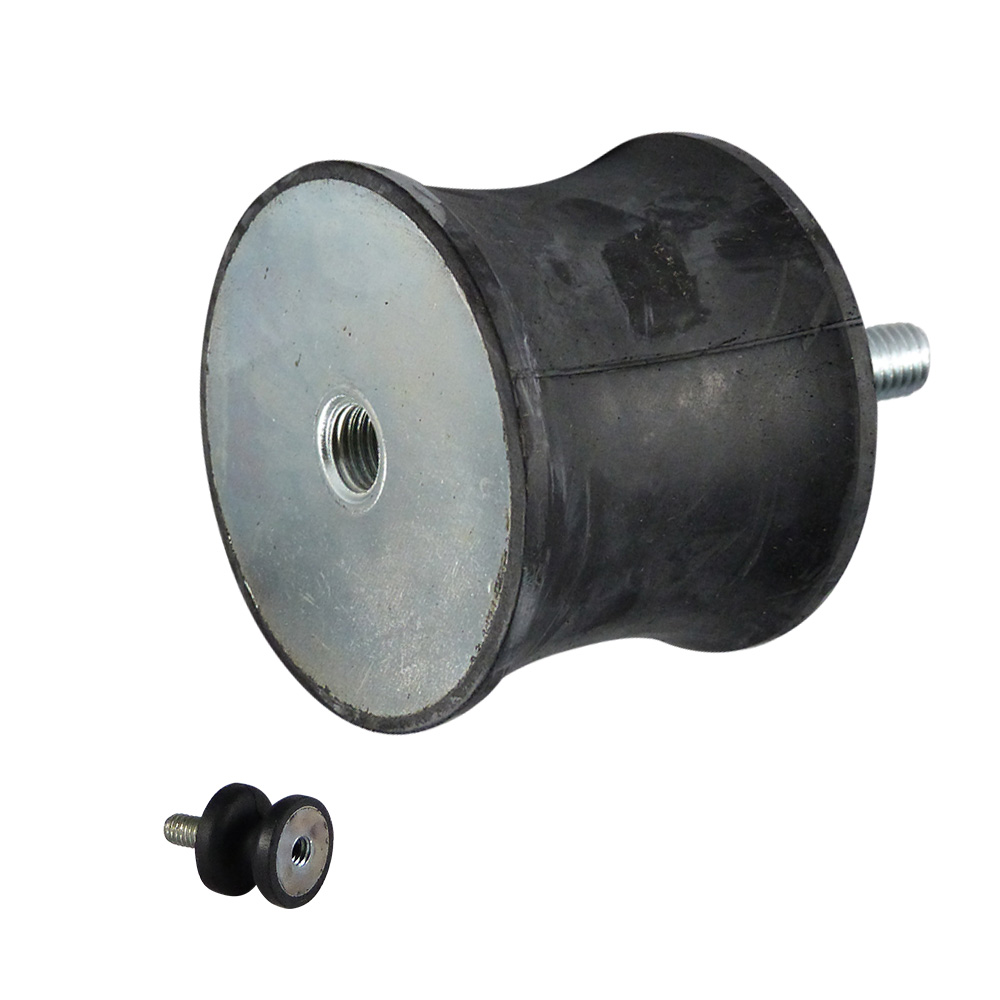

Silentblocs cintrés type TP-B mâle-femelle

Silentblocs cintrés type TP-B mâle-femelledrawing_1

Informations sur le produit

Les amortisseurs de vibrations détaillés en métal et en caoutchouc de type TP-B sont disponibles avec des diamètres allant de Ø10/4,5 mm à Ø90/80 mm et des hauteurs allant de 8 mm à 75 mm
Muni d'une part d'une tige filetée (filetage extérieur), d'autre part d'un manchon fileté (filetage intérieur)
Filetée (métrique) de M3 à M16 avec différentes longueurs de filets
Résistant aux températures de -30°C à +80°C
Amortissement dans les directions axiale et radiale
La forme en sablier réduit les hautes contraintes sur les bords du caoutchouc lors du déplacement radial, ce qui prolonge la durée de vie des composants

Matériau: Parties en caoutchouc - NR (caoutchouc naturel) Shore A 55° ±5% (mi-dur), Pièces métalliques - Acier galvanisé (St37) ou acier inoxydable AISI 304 (A2)

Disponible sur demande:

Autres duretés shore
Parties caoutchouc en SBR, NBR, CR, SI ou EPDM
Longueurs de fils différentes
Pièces métalliques en INOX

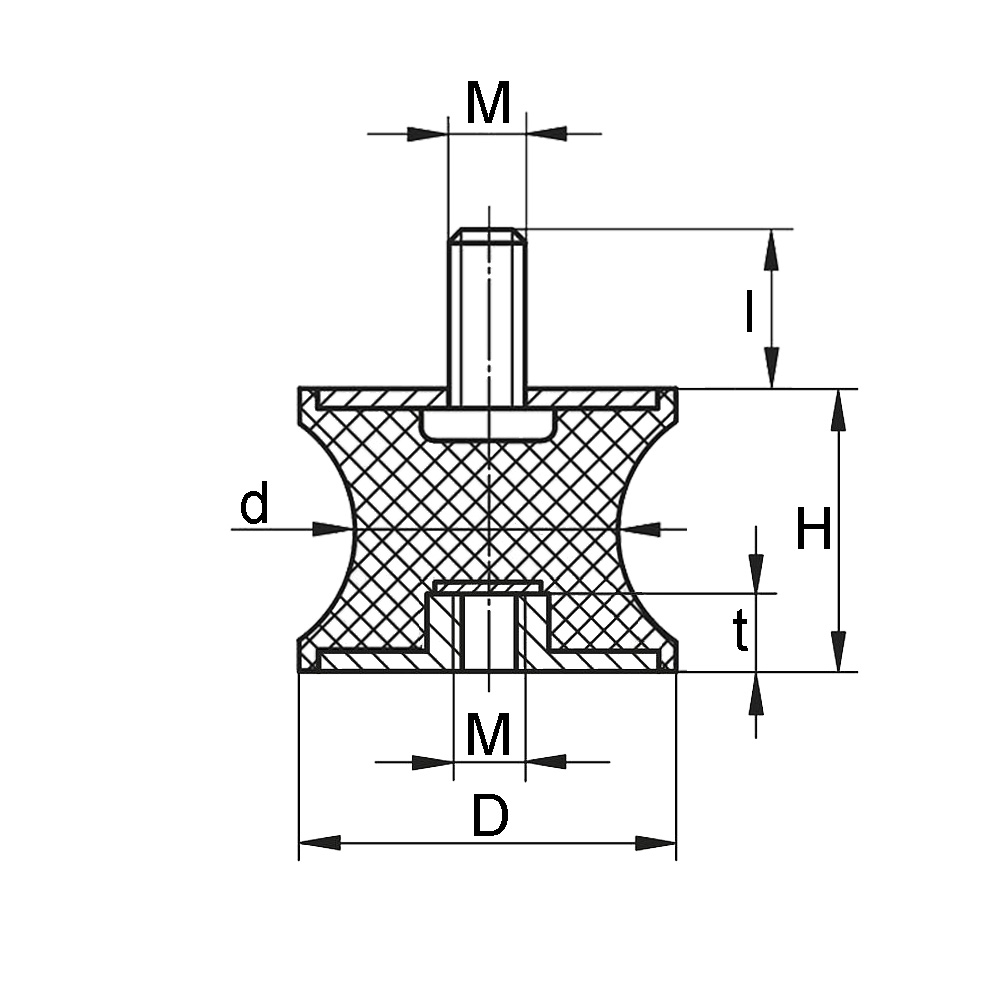

Légende
D=Ø-grand, D=Ø-étranglement, H=Hauteur, l=Longueur du filetage, M=Filetage, Mat. A=Type de caoutchouc, Mat. B=Matériau pièces métalliques, Shore A °=Shore A dureté caoutchouc, T=Profondeur du filetage

Filtrer par :

Montrer tous les filtres

Montrer moins de filtres

Réinitialisation des filtres

Articles

1 pagina's - 1

Article	Désignation	M	d	D	H	l	Shore A °	Matériau B	QMC	Matériau A	t
22.TP-B025X18-20M8	Silentbloc en forme de sablier type B NR - 55 shore - Ø18-25x20mm - M8x20mm/M8 - Acier	M 8	18	25	20	23	55° ±5	St, 37		NR	8
22.TP-B030X22-20M8	Silentbloc en forme de sablier type B NR - 55 shore - Ø22-30x20mm - M8x20mm/M8 - Acier	M 8	22	30	20	23	55° ±5	St, 37		NR	8
22.TPB30X22-20M6 S65	Silentbloc en forme de sablier type B NR - 65 ±5 shore - Ø22-30x20mm - M8x20mm/M8 - Acier	M 8	22	30	20	20	65° ±5	St, 37	100	NR	8
22.TP-B030X25-20M8	Silentbloc en forme de sablier type B NR - 55 shore - Ø25-30x20mm - M8x23mm/M8 - Acier	M 8	25	30	20	23	55° ±5	St, 37		NR	8
22.TP-B040X20-48M8	Silentbloc en forme de sablier type B NR - 55 shore - Ø20-40x48mm - M8x20mm/M8 - Acier	M 8	20	40	48	23	55° ±5	St, 37		NR	8
22.TP-B040X20-48M8 R	Silentbloc en forme de sablier type B NR - 40 ±5 shore - Ø20-40x48mm - M8x20mm/M8 - Inox	M 8	20	40	48	23	40° ±5	RVS A2		NR	8
22.TP-B040X25-30M8	Silentbloc en forme de sablier type B NR - 55 shore - Ø25-40x30mm - M8x23mm/M8 - Acier	M 8	25	40	30	23	55° ±5	St, 37		NR	8
22.TP-B040X33-30M8	Silentbloc en forme de sablier type B NR - 55 shore - Ø33-40x30mm - M8x23mm/M8 - Acier	M 8	33	40	30	23	55° ±5	St, 37		NR	8
22.TP-B046X40-25M8	Silentbloc en forme de sablier type B NR - 55 shore - Ø40-46x25mm - M8x20mm/M8 - Acier	M 8	40	46	25	20	55° ±5	St, 37		NR	8
22.TP-B055X44-45M8	Silentbloc en forme de sablier type B NR - 55 shore - Ø44-50x45mm - M8x28mm/M8 - Acier	M 8	44	55	45	28	55° ±5	St, 37		NR	8
22.TP-B055X44-45M8SP	Silentbloc en forme de sablier type B NR - 55 shore - Ø44-50x45mm - M8x15mm/M8 - Acier	M 8	44	55	45	15	55° ±5	St, 37	200	NR	8
