Silent blocs cintrés type TP-A mâle-mâle

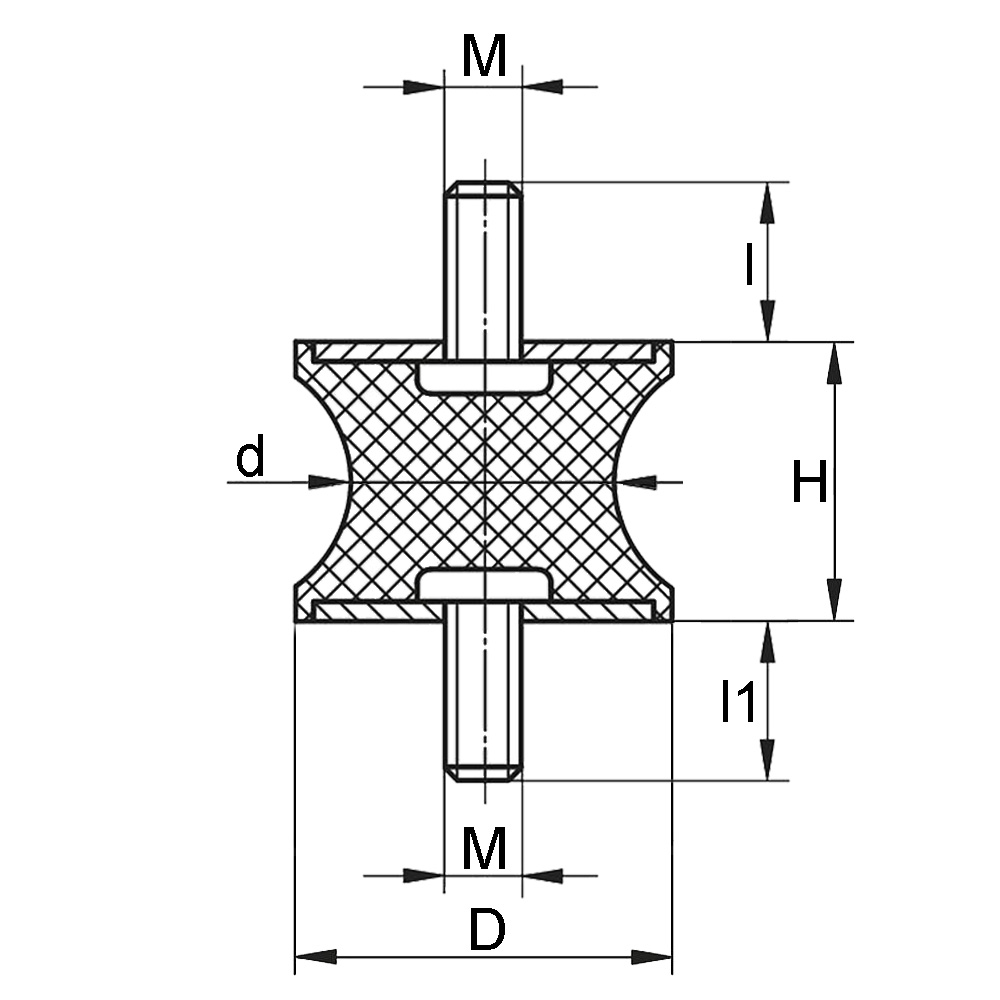

Silent blocs cintrés type TP-A mâle-mâledrawing_1

Informations sur le produit

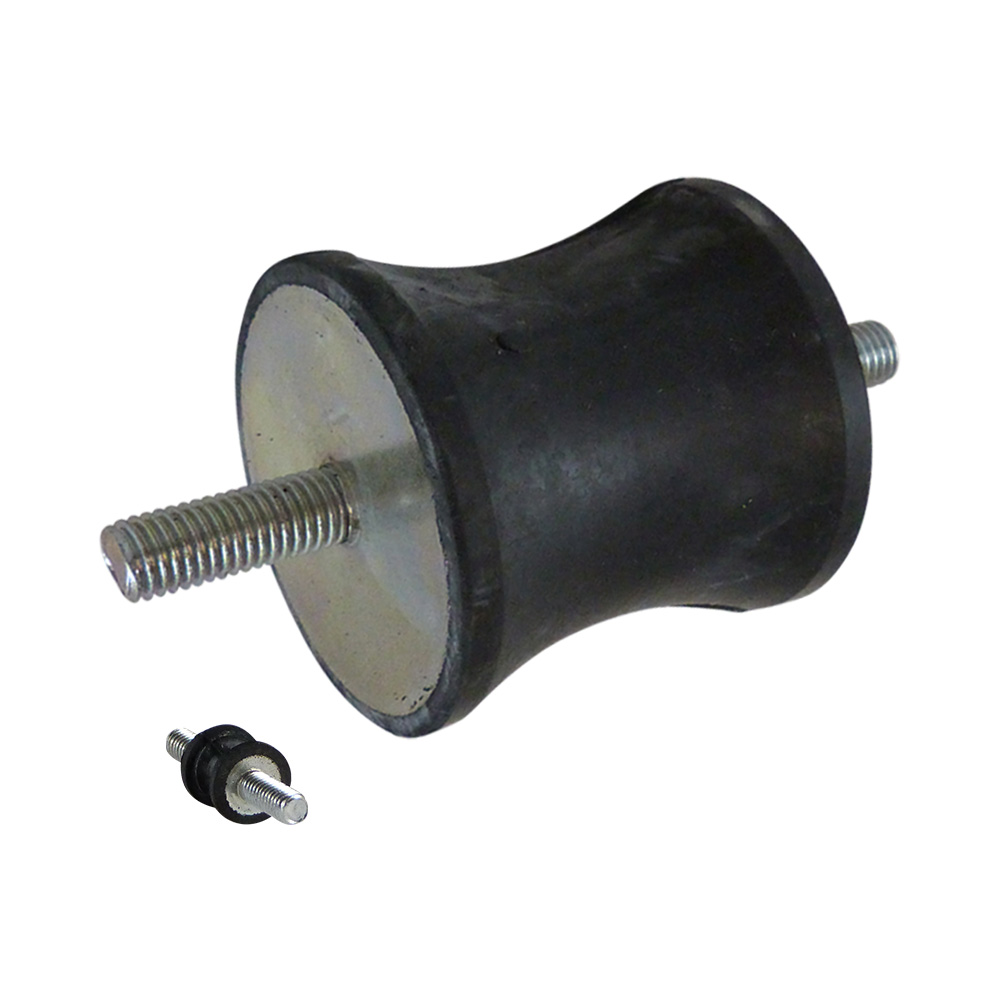

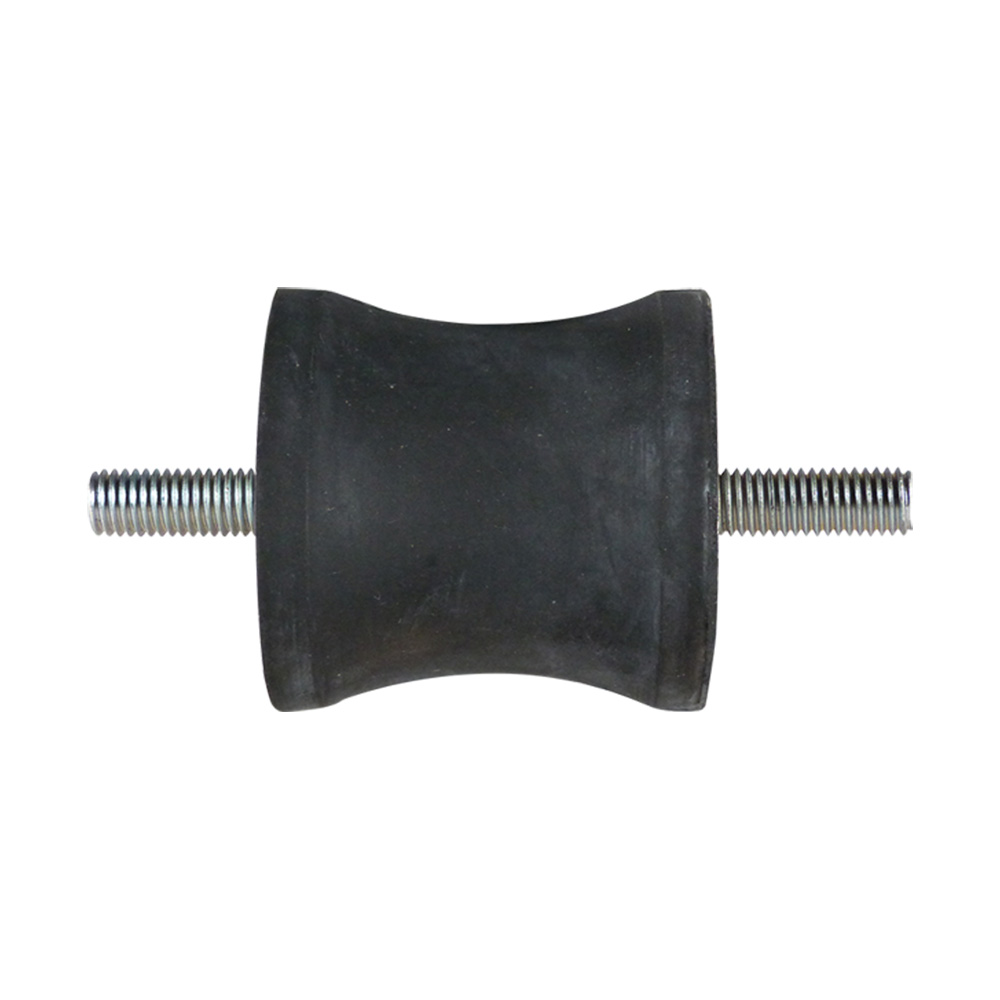

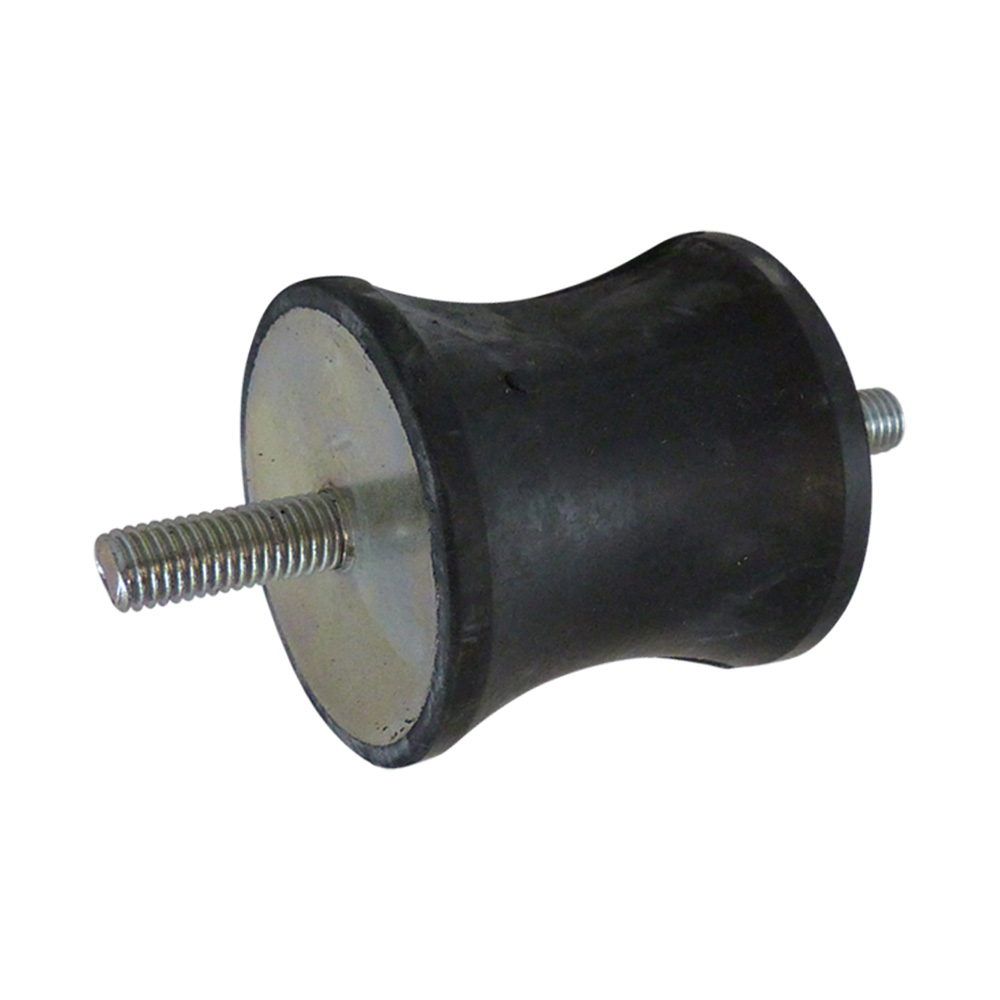

Les amortisseurs de vibrations détaillés en métal et en caoutchouc de type TP-A sont disponibles dans des diamètres allant de Ø10/Ø4,5 mm à Ø95/80 mm et dans des hauteurs allant de 8 mm à 75 mm
Filetée des deux côtés (filetage extérieur)
Tiges filetées (métriques) de M3 à M16 et de différentes longueurs
Résistant aux températures de -30°C à +80°C
Amortissement dans les directions axiale et radiale
La forme en sablier réduit les hautes contraintes sur les bords du caoutchouc lors du déplacement radial, ce qui prolonge la durée de vie des composants

Matériau: Parties en caoutchouc - NR (caoutchouc naturel) Shore A 55° ±5% (mi-dur), Pièces métalliques - Acier galvanisé (St37) ou acier inoxydable AISI 304 (A2)

Disponible sur demande:

Autres duretés shore
Parties caoutchouc en SBR, NBR, CR, SI ou EPDM
Longueurs de fils différentes
Pièces métalliques en INOX

Légende
•=Article standard, •=Disponible avec commande minimum

Filtrer par :

Montrer tous les filtres

Montrer moins de filtres

Réinitialisation des filtres

Articles

1 pagina's - 1

Article	Désignation	M	d	D	H	l1	l	Shore A °	Matériau A	Matériau B
22.TP-A025X18-20M8	Silentbloc en forme de sablier type A NR - 55 shore - Ø18-25mm - H=20mm - 2x M8x23mm - Acier	M 8	18	25	20	23	23	55° ±5	St, 37	NR
22.TP-A030X22-20M8	Silentbloc en forme de sablier type A NR - 55 shore - Ø22-30mm - H=20mm - 2x M8x23mm - Acier	M 8	22	30	20	23	23	55° ±5	St, 37	NR
22.TP-A030X25-20M8	Silentbloc en forme de sablier type A NR - 55 shore - Ø25-30mm - H=20mm - 2x M8x23mm - Acier	M 8	25	30	20	23	23	55° ±5	St, 37	NR
22.TP-A040X20-48M8	Silentbloc en forme de sablier type A NR - 55 shore - Ø20-40mm - H=48mm - 2x M8x23mm - Acier	M 8	20	40	48	23	23	55° ±5	St, 37	NR
22.TP-A040X25-30M8	Silentbloc en forme de sablier type A NR - 55 shore - Ø25-40mm - H=30mm - 2x M8x20mm - Acier	M 8	25	40	30	23	23	55° ±5	St, 37	NR
22.TP-A040X33-30M8	Silentbloc en forme de sablier type A NR - 55 shore - Ø33-40mm - H=30mm - 2x M8x20mm - Acier	M 8	33	40	30	23	23	55° ±5	St, 37	NR
22.TP-A055X44-45M8	Silentbloc en forme de sablier type A NR - 55 shore - Ø44-55mm - H=45mm - 2x M8x20mm - Acier	M 8	44	55	45	28	28	55° ±5	St, 37	NR
22.TP-A057X25-45M8	Silentbloc en forme de sablier type A NR - 55 shore - Ø25-57mm - H=45mm - 2x M8x20mm - Acier	M 8	25	57	45	20	20	55° ±5	St, 37	NR
