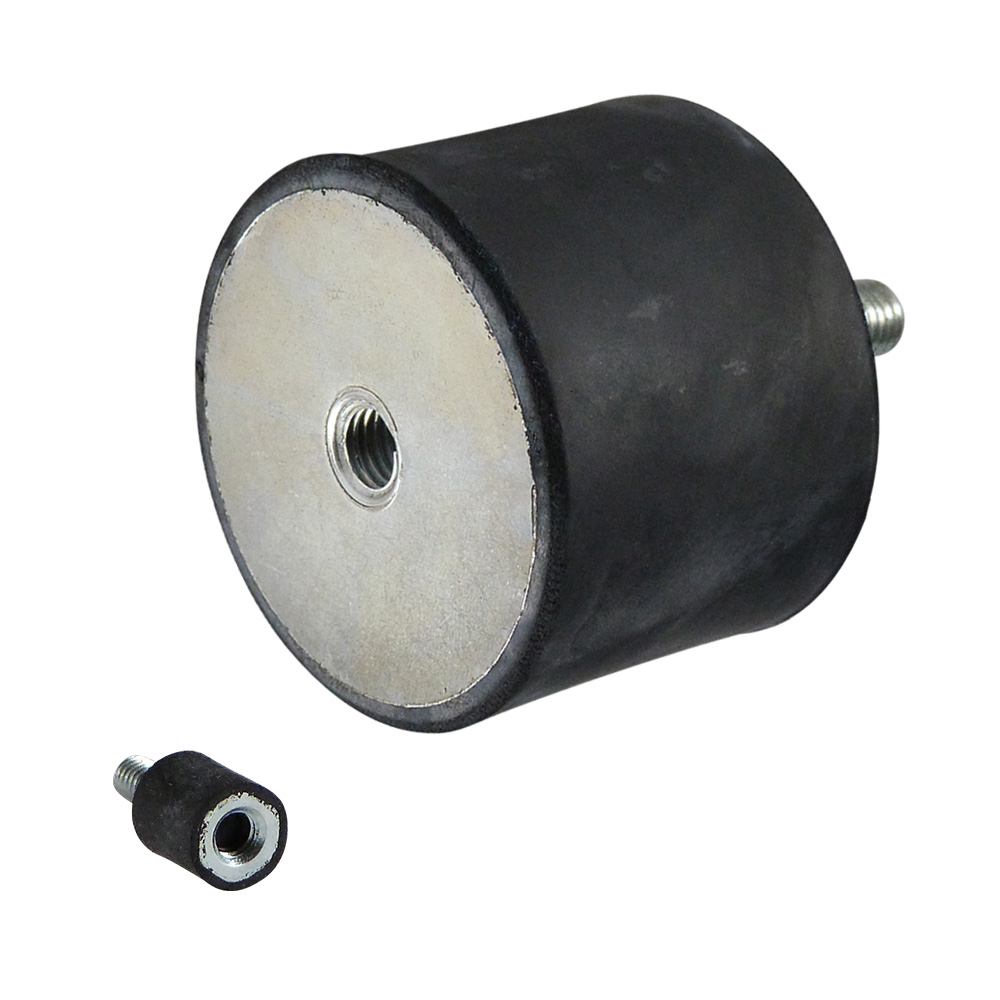

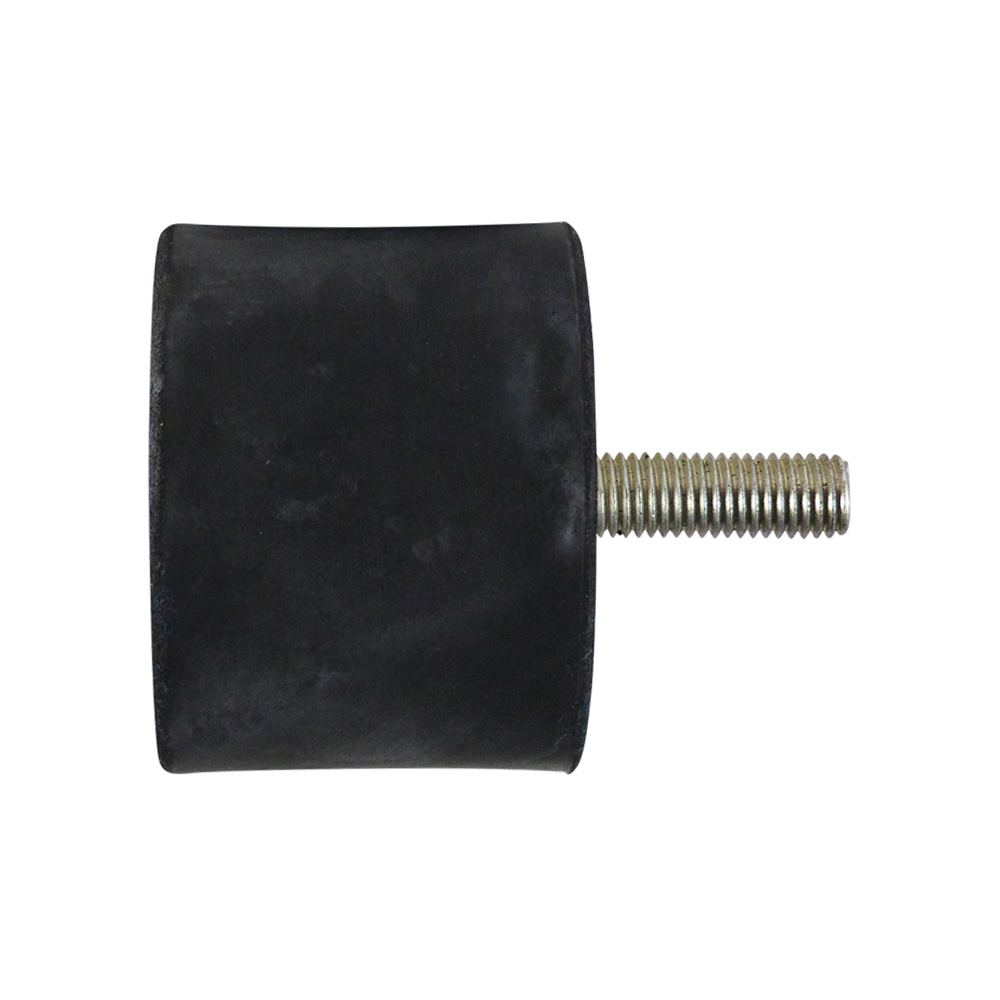

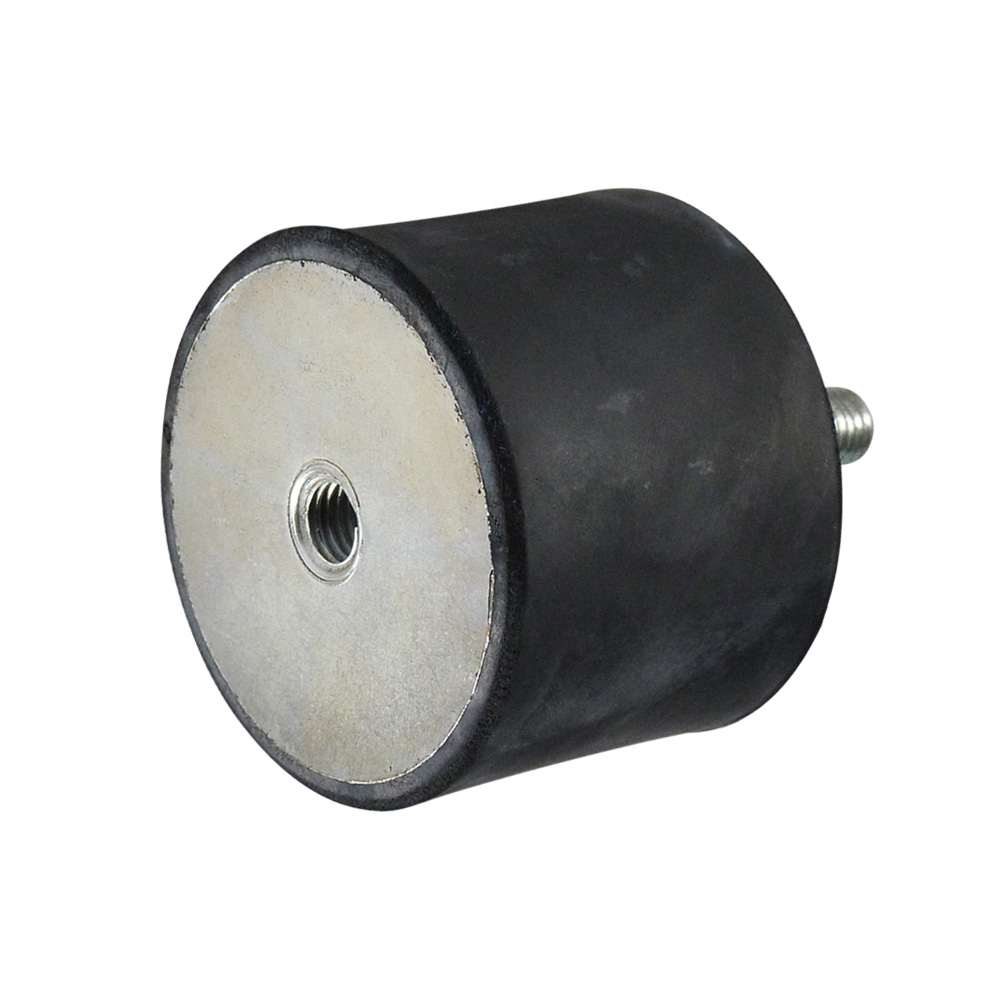

Silentbloc cylindrique type B - mâle-femelle

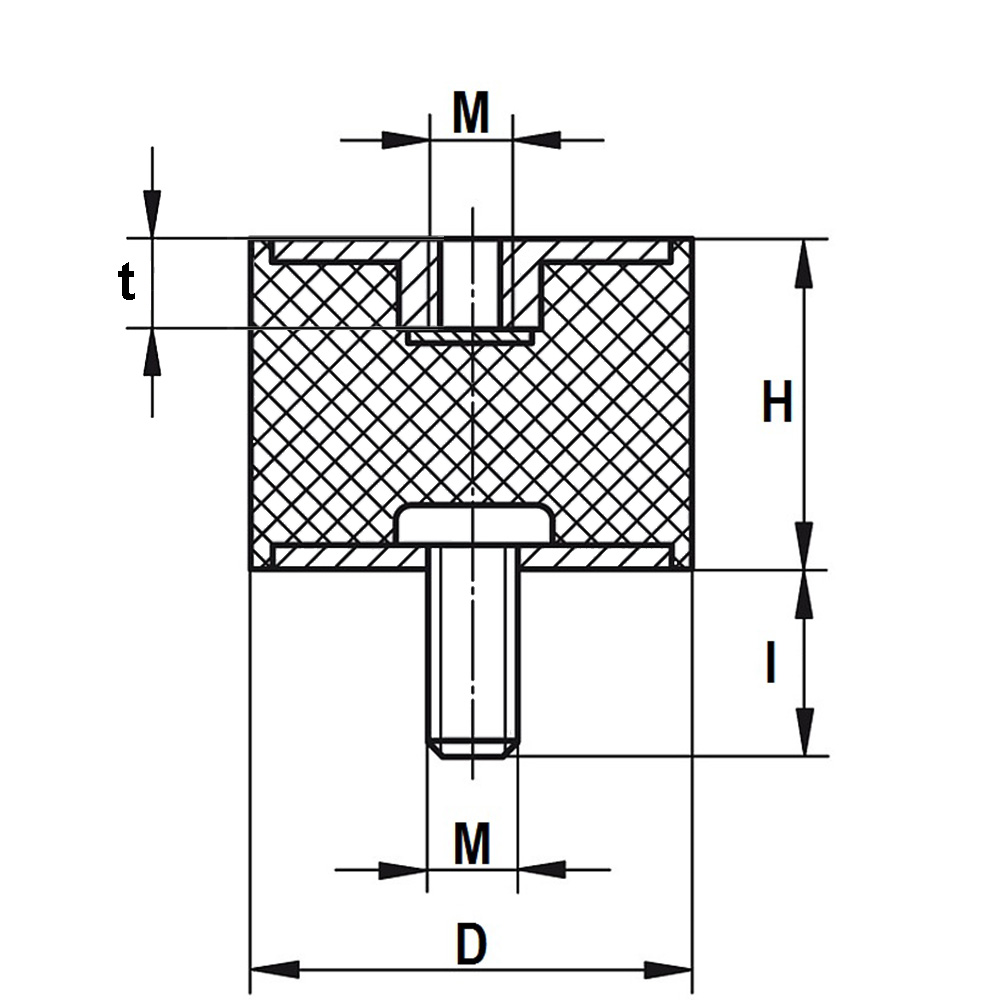

Silentbloc cylindrique type B - mâle-femelledrawing_1

Informations sur le produit

Les amortisseurs de vibrations cylindriques en métal et en caoutchouc de type B sont disponibles dans des diamètres allant de Ø6mm à Ø200mm et dans des hauteurs allant de 4mm à 100mm
Une tige filetée (filetage mâle) d'une part et un manchon fileté (filetage femelle) d'autre part
Tiges filetées (métriques) de M3 à M24 en différentes longueurs
Résistant aux températures de -30°C à +80°C
Amortissement: pression et cisaillement
Usage général pour la réduction des vibrations et du niveau sonore des moteurs, des compresseurs, des ventilateurs, des pompes et des appareils de commutation, entre autres.

Matériau: Parties en caoutchouc - NR (caoutchouc naturel) Shore A 55° ±5% (mi-dur), Pièces métalliques - Acier galvanisé (St37) ou acier inoxydable AISI 304 (A2)

Disponible sur demande:

Autres duretés shore
Parties caoutchouc en SBR, NBR, CR, SI ou EPDM
Longueurs de fils différentes
Pièces métalliques en INOX

Légende
D=Ø, H=Hauteur, l=Longeur filetage, M=Filetage, Mat. A=Type de caoutchouc, Mat. B=Matériau pièces métalliques, Shore A °=Shore A dureté caoutchouc

Filter op

Montrer tous les filtres

Montrer moins de filtres

Réinitialisation des filtres

Articles

1 pagina's - 1

Article	Désignation	Rigidité N/mm	N	M	D	H	Déflexion max en mm	l	Matériau B	Shore A °	Couleur/RAL	Matériau A	t
22.B040X20M10X13	Silentbloc type B NR - 55 shore - Ø40x20mm - M10x13mm- Acier	1684	8420	M10	40	20	5	13	St, 37	55° ±5	noir	NR	10
22.B040X30M10X28	Silentbloc type B NR - 55 shore - Ø40x30mm - M10x28mm- Acier	210	1574	M10	40	30	7,5	28	St, 37	55° ±5	noir	NR	10
22.B040X40M10X33	Silentbloc type B NR - 55 shore - Ø40x40mm - M10x33mm- Acier	140	1397	M10	40	40	10	33	St, 37	55° ±5	noir	NR	10
22.B050X20M10X28	Silentbloc type B NR - 55 shore - Ø50x20mm - M10x28mm- Acier	2806	14030	M10	50	20	5	28	St, 37	55° ±5	noir	NR	10
22.B050X20M10X28 RVS	Silentbloc type B NR - 55 shore - Ø50x20mm - M10x28mm- Inox	2806	14030	M10	50	20	5	28	A2 (AISI 304)	55° ±5	noir	NR	10
22.B050X30M10X28 RVS	Silentbloc type B NR - 55 shore - Ø50x30mm - M10x28mm- Inox	440	3300	M10	50	30	5	20	A2 (AISI 304)	55° ±5	noir	NR	10
22.B050X30M10X28	Silentbloc type B NR - 55 shore - Ø50x30mm - M10x28mm- Acier	440	3300	M10	50	30	5	28	St, 37	55° ±5	noir	NR	10
22.B050X40M10X28	Silentbloc type B NR - 55 shore - Ø50x40mm - M10x28mm- Acier	213	2130	M10	50	40	10	28	St, 37	55° ±5	noir	NR	10
22.B050X45M10X28	Silentbloc type B NR - 55 shore - Ø50x45mm - M10x28mm- Acier	182	2046	M10	50	45	11,25	28	St, 37	55° ±5	noir	NR	10
22.B050X50M10X28	Silentbloc type B NR - 55 shore - Ø50x50mm - M10x28mm- Acier	175	2188	M10	50	50	12,5	28	St, 37	55° ±5	noir	NR	10
22.B050X50M10X28 RVS	Silentbloc type B NR - 55 shore - Ø50x50mm - M10x28mm- Inox	175	2188	M10	50	50	12,5	28	A2 (AISI 304)	55° ±5	noir	NR	10
22.B060X30M10X33	Silentbloc type B NR - 55 shore - Ø60x30mm - M10x33mm- Acier			M10	60	30		33	St, 37	55° ±5	noir	NR	10
22.B060X30M10X33 RVS	Silentbloc type B NR - 55 shore - Ø60x30mm - M10x33mm- Acier			M10	60	30		33	A2 (AISI 304)	55° ±5	noir	NR	10
22.B060X40M10X28	Silentbloc type B NR - 55 shore - Ø60x40mm - M10x28mm- Acier	361	3610	M10	60	40	10	28	St, 37	55° ±5	noir	NR	10
22.B070X45M10X28	Silentbloc type B NR - 55 shore - Ø70x45mm - M10x28mm- Acier	634	7130	M10	70	45	11,25	28	St, 37	55° ±5	noir	NR	10
22.B075X40M10X28	Silentbloc type B NR - 55 shore - Ø75x40mm - M10x28mm- Acier	697	6970	M10	75	40	10	28	St, 37	55° ±5	noir	NR	10
